בחירת פראזל 5 צירים הטוב ביותר: תכונות מרכזיות שיש לחפש

הבנה פילס 5 צירים טכנולוגיה ו- יתרונות

מהי עיבודת 5 צירים, ואיך היא שונה מעיבודת 3 צירים?

מכונות פрезה ממוקדות CNC בעלות 5 צירים פועלות עם שלושה תנועות קווית (X, Y, Z) ועוד שתי נקודות סיבוב (בדרך כלל A ו-B). זה מאפשר לכלי לנוע בחופשיות בכל חמשת הכיוונים בו-זמנית. מכונות מסורתיות עם 3 צירים מתקשות בעיבוד של צורות מורכבות מאחר שהן דורשות התאמות ידניות מתמיד. לעומת זאת, ציוד בעלות על 5 צירים מטה את החלק שנמצא בעיבוד או את כלי החיתוך עצמו כדי לשמור על זווית הטובה ביותר האפשרית במהלך העיבוד. התוצאה? פחות דהiras כאשר המפעילים נאלצים להפסיק ולאתחל את כל המערכת מחדש. יצרנים בת industries כמו ייצור מטוסים, ייצור רכב, ותעשיית הרפואה מוצאים את זה מועיל במיוחד מאחר שזה מאפשר להם לייצר חלקים מורכבים מבלי להתפשר על האיכות או להאריך את זמני הייצור.

יתרונות מרכזיים בעיבוד CNC חמשת הצירים: הקלה בזמן ההכנה וגדילה בתקינות

כאשר ניתן לעבד חלקים באמצעות מספר תהליכי עיבוד תוך כדי שהם עדיין מקובעים במקומם, מחרצות 5 צירים מפחיתות משמעותית את השגיאות הקטנות שנוצרות כתוצאה מהעברת החלקים מצד לצד במהלך הייצור. על פי מחקר שהתפרסם בשנה שעברה בענפי הייצור, workshops שמגבירים למכונות מתקדמות אלו צופים בהפחתת זמני ההכנה שלהם ב-2/3 בהשוואה למה שהשקיעו בעבר בזמני הכנה של מכונות 3 צירים רגילות. מה שמאפשר את זה הוא העובדה שהצירים המסתובבים פועלים יחד כדי להתמודד עם צורות מורכבות כמו משטחים מעוקלים, חפכים בעייתיים, ופockets עמוקים ומורכבים שמכונות בסיסיות פשוט אינן מסוגלות להגיע אליהם. בשל הגמישות הרבה הזו, רבים מתעשיידי הכלים וworkshops הפרוטוטיפים התחילו להסתמך באופן כבד על מחרצות CNC בעלות 5 צירים לשם ייצור תבניות מותאמות, בדיקת עיצובים חדשים, ותהליכי סדרות קטנות שבהם הדיוק הוא הגורם החשוב ביותר.

גימור משטח מתקדם ודقة בעיבוד גאומטריה מורכבת

הנתיבים הקצרים יותר של כלי העבודה, אשר נעשה אפשרי באמצעות הצירים הסיבוביים, תורמים להפחתת הסטייה במהלך תהליכי העיבוד, מה שמייצר משטחים שحوּגים פי שניים בהשוואה למה שאנו מקבלים במכונות סטנדרטיות עם שלושה צירים. כאשר יש מגע מתמיד בין כלי החיתוך לחומר שנמצא בעיבוד, רמות הרטט יורדות באופן משמעותי, מה שמאפשר סבולות דקיקות שלכוד בערך פלוס/מינוס 0.005 מילימטר, גם בעבודה עם חומרים קשים יותר כמו טיטניום או סגולי inconel. בתעשייה שמייצרת חלקים כמו להבי טורבינה למטוסים או שתלים רפואיים, יש צורך חמור במדויק כזה, שכן פגמים זעירים ברמה המיקרוסקופית יכולים להפריע לפעילות התקינה של רכיבים אלו לאורך זמן.

מגבלות וקשיים נפוצים בעיבוד CNC חמישה צירים

המכונת חיתוך 5 צירים מצוינת לייצור חלקים מורכבים אך מגיעה עם דרישות משמעותיות. למכונות אלו נדרשים מתכנתים בעלי ניסיון רב, וכן מערכות מיוחדות כדי להתמודד עם השינויים בממדים הנובעים מחום שנוצר במהלך הפעלה. בואו נדבר מספרים לרגע. עלות הרכישה של המכונה בדרך כלל עולה על חצי מיליון דולר, והתחזוקה שלה יקרה ב-30 ועד אולי 40 אחוז לעומת מכונות רגילות של 3 צירים. עבור מפעלים רבים, במיוחד קטנים, נוצרת כאן דילמה אמיתית. עליהם לאזן את ההוצאות הגבוהות מול הקצבה הרבה יותר מהירה של הייצור. לעיתים כאשר החלקים אינם מורכבים מדי, כל היכולת הנוספת פשוט אינה שווה את זה מבחינה עסקית.

השוואה פילס 5 צירים תצורות והשפעתן על הביצועים

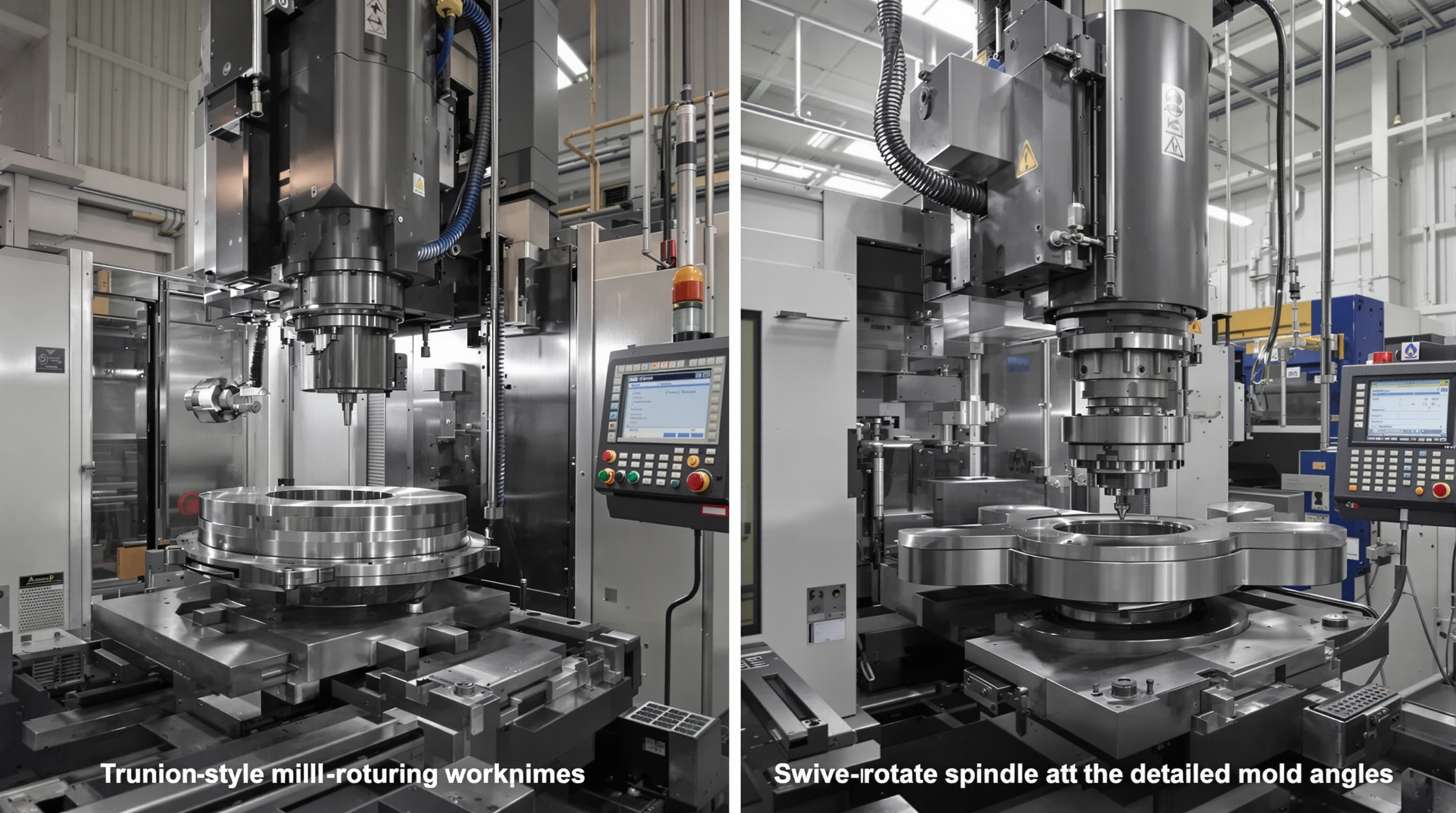

עיצוב טרוניון (Trunnion-style) לעומת עיצוב סוויבל-רוטט (swivel-rotate-style) במכונות חיתוך 5 צירים

מכונות סגנון טרוני פועלות על ידי סיבוב חומר העבודה בשתי צירים - לרוב מזוהות כ-A (ציר X) ו-C (ציר Z) שולחנות סיבוב. הקבוצה הזו עוזרת לשמור על יציבות בעת חיתוך חומרים קשים, ולכן הן כל כך פופולריות לייצור חלקים עבור מטוסים וחלליות. מאידך, במכונות סוויבל רוטציה (סיבוב עם סטייה), הציר מותקן על סליידרים שונים, לרוב בציר B (ציר Y) ו-C (ציר Z). אלו מאפשרות לאופרטורים להגיע לזויות הקשות הנדרשות לתבניות מורכבות וצורות מורכבות. רוב החנויות מוצאות שמכונות טרוני מצליחות יותר בהסרת חומר מהר, אך כשמגיעים למקומות צפופים ולחתכים מתחת לפני השטח מורכבים, רכיבי סוויבל נוטים לזכות בגלל שהם פשוט לא מפריעים לחומר העבודה באותה מידה במהלך הפעולה.

ראש ציר כפלי עם ציר סיבוב ותנודות השולחן בהשוואה

ראש הספין הכפול מאפשר לכלי לנוע בכל הכיוונים, מה שחשוב במיוחד בעבודה על להבים של טורבינה. בינתיים, מערכות שולחן נטוי תופסות את החלק עצמו ומזיזות אותו על מיטות בזווית. חלק מהמכונות מתקדמות למחצה 5 צירים למעשה ממזגות בין שתי הגישות הללו, כך שהן יכולות לשלוט גם על החלק וגם על כלי החיתוך בו-זמנית, מבלי שיהיה צורך לעצור ולסמן מחדש כלום, לחלק עם משטחים מרובים. למרות שמערכות מכונה אוניברסליות נותנות לאופרטורים את הגמישות הרבה ביותר, יש להן גם רמת סיבוכים גבוהה יותר. לעבודות פשוטות יותר הכוללות רכיבים בצורת קופסה, מכונות שולחן נטוי הן מתאימות יותר, שכן הן שומרות על תהליכי עבודה פשוטים. היציבות של המכונה לאורך זמן תלויה גם היא בפרטי העיצוב שלה. מכונות שמורכבות עם מערכות קירור מובנות בדרך כלל שומרות על דיוק רב יותר לאורך פעולות ממושכות שבהן תנודות טמפרטורה היו יוצרות בעיות.

הבחנה בין עיבוד צירים 3+2 לבין מחרצות 5 צירים רציפות

שיטת החריטה ב-3+2 שומרת על ראש החיתוך בזוויות מורכבות, מה שפותר את החריטות הקשות ב-3 צירים. זה עובד מצוין כשמטפלים בכמה משטחים שטוחים שדורשים מיקוד מדויק. אחר כך יש את החריטה הרציפה בחמישה צירים שבה הכלי נע בכל הכיוונים בו-זמנית. התוצאה? סובלנות של סביבות 0.02 מ"מ לפי סטנדרטים של ISO, מושלם ללהטאות טורבינה עם הצורות המורכבות שלהן. לפי מחקר מסוים שמגיסת המחקר לתיבוד ביצעה, המעבר ל-3+2 יכול להפחית את כאבי הראש בתכנות ב-40%. אבל מה שממש בולט הוא היכולת של החריטה הרציפה לבטל את כל אותן הכנות משניות לגמרי. בעבור קווים מורכבים כמו שתלים רפואיים, השיטה הזו חוסכת כ-שני שלישים מהזמן הרגיל של חריטה בהשוואה לשיטות מסורתיות.

גודל אזור העבודה, נגישות לחלק, וصلיבות בין הקונפיגורציות

עיצוב מכונה dicticts ישירות את מרחב העבודה הניתן לשימוש; מערכות טרוניון מציעות בדרך כלל מעטות גדולות ב-20% אך קורבנות בלהגיעה לכיסים עמוקים לעומת רכובות זרועות-מ articulate. להשוות מדדי נגישות:

קשיחות קשורה להתנגדות לרטט: יציקות מונוליטיות במערכות טרוניון יוצרות קצב הסרת חומר גבוה ב-15% בטיטניום בהשוואה לעיצובים סיבתיים תלויים על פי מדדי עיבוד.

הערכת דיוק, קשיחות, ויציבות תרמלית ב פילס 5 צירים מערכות

התפקיד של קשיחות מכאנית ויציבות דינמית בעיבוד Precisión גבוה

היכולת להגיע לרמת דיוק של מיקרון בעיבוד CNC בע_AXIS 5 מחייבת מכונה יציבה. מכונות שמגיבות להתכופפות תחת כוח החיתוך חיוניות לייצור מדויק מסוג זה. כאשר יצרנים בונים מכונות אלו עם עיצוב מבני מוצק ומילוי בסיסים גרניטיים, הם משיגים ייצוב טוב יותר. דבר זה מפחית את רמות הרטט גם כאשר הציר מסתובב במהירות מופקרת של 15,000 סל"ד. והבנת העניין ברורה – קשיחות היא קריטית לעיבוד פרטיזמי מדויק. מכונת 5 צירים קשיחה יכולה לשמור על דיוק של 5 מיקרון בעיבוד חומרים קשים כמו סגסוגות תעשיית חלל, מה שעושה הבדל גדול בסביבות ייצור מדויקות.

מערכות פיצוי תרמי ודיוק לטווח ארוך במכונות 5 צירים

קשה לשמור על רציפות בתפעול בגלל בעיות של הרחבה תרמית. כשמשתנה הטמפרטורה, Lager וברגים יכולים להשתנות עד 20 מיקרון למטר. כדי להתמודד עם הבעיה הזו, ציוד מודרני כולל חיישנים המשולבים ישירות במנועי הספינדל ובמרכיבי הבול סקרו. החיישנים שולחים מידע בזמן אמת ישר לקונט롤ר ה-CNC כדי שההתאמות יתרחשו אוטומטית. מה זה אומר? שהמכונות שומרות על דיוק גבוה מאוד של כ-0.001 אינץ' לאורך משמרת של 8 שעות רצופות. ורמת הדיוק הזו אינה רק מועדפת אלא הכרחית. יצרני שתלים רפואיים סומכים על סובלנות כזו, שכן סטיות קטנות ביותר עשויות להשפיע על הבטחת החולה ביישומים קריטיים.

דיוק מדידה: תקני ISO מול ביצועים בפועל במכונות CNC בעבודה 5 צירים

תקן ISO 230-2 מתאר הליכי בדיקה סטנדרטיים שמבוססים על טכניקות אינטרפרומטריה לייזר, אך בפועל מה שקורה לרוב תלוי רבות בНастройка ובכלי שנמצאים בשימוש. מחקר מצביע על כך ששינויים בטמפרטורה לבדם אחראים לכ-60 אחוז מהשגיאות במדידות כאשר לא מופעלת פיצוי מתאימה. בחינה של ממצאים עדכניים ממחקרים על פעולות פליזה במאה מדויקת חושפת גם דבר מעניין. כשיצרנים מטמעים את האסטרטגיות המתקדמות למיפוי שגיאות, הם אכן מבחינים בירידה מורגשת בשגיאות מדידה. שיפורים אלו עוזרים לצמצם את הפער בין תוצאות מעבדה תיאורטיות למה שקורה באמת במהלך תהליכי ייצור שוטפים בפקולטות.

אופטימיזציה של ביצועי ציר הסיבוב וקצב התזונה עבור חיתוך CNC ב-5 צירים

מהירות ציר הסיבוב, מומנט וכוח חשמלי הדרוש לחומרים מגוונים

בעבודה עם מכונות חורצות מודרניות בעלות 5 צירים, קבלת התצורה הנכונה של הציר הראשי עבור חומרים שונים היא ההבדל המשמעותי. אלומיניום וחומרים מרוכבים עובדים בצורה הטובה ביותר כאשר המכונה מסתובבת מעל 40,000 סל"ד. זה שומר על תהליך הייצור מהיר מבלי לאפשר הצטברות רבה מדי של חום בחלק המעובד. המצב משתנה בצורה מכריעה כאשר עובדים עם פלדות קשות. חומרים אלו דורשים מהירות נמוכה יותר בין 6,000 ל-12,000 סל"ד אך הם זקוקים למומנט גבוה בהרבה, לפחות 40 ניוטון-מטר, כדי לשמור על תהליך חיתוך יעיל. שיקול חשוב במיוחד הוא שיקוי המיקום לאורך זמן עיבוד ממושך. מערכות תחזוקת קומפנסציה תרמית טובות עוזרות לשמור על שגיאות בתוך טווח של פלוס או מינוס 5 מיקרון. זה חשוב במיוחד בעיבוד טיטניום שכן כוחות החיתוך יכולים להשתנות בצורה רבה במהלך התהליך.

שיטות אופטימיזציה של קצבת האכלה לייצור יעיל בחריצה בעלת 5 צירים

שמירה על האיזון הנכון בין קצב האכלה ועומס החריצה מונעת הסחה של הכלים תוך שמירה על רמות תפוקה טובות. בעת עבודה על החלקים הדקים והקשים בייצור תעופתי, מערכות אכלה מתאימות יכולות לשנות את המהירות אוטומטית בטווח של 15 עד 30 אחוז. לפי מחקר של NIST משנת 2023, התאמות מסוג זה מקצרות למעשה את זמן מחזור הייצור ב-22%. עם זאת, טיפול בצורות מורכבות מחייב גישה מיוחדת. תכנון מסלול מבוסס ווקטור עבור כלים חורצים שומר על עובי אחיד של החריצה לאורך כל הפעולה. מבחנים בתעשייה גילו שהגישה הזו מאריכה את חיי הכלים ב-35% לעומת שיטות ליניאריות רגילות, מה שעושה הבדל גדול בייצור סדרות ייצור.

מקרה לדוגמה: שילוב ציר מהיר בייצור רכיבים תעופתיים

יצרן אחד של להטאות טורבינה זיהה הקצנה של 20% במחזורים הייצור לאחר מעבר להגדרת ספינדל היברידי חדש שמצטבר 30 קילוואט הספק שיא יחד עם המהירות המרשימה של 42,000 סל"ד. מה שמאפשר למערכת הזאת להיות ייחודית הוא האופן בו היא מטפלת ברטט במהלך הפעולה. טכנולוגיית הדämpינג האקטיבית הפחיתה את מדידות הקשיות של המשטח מ-0.8 מיקרון ל-0.3 מיקרון, מה שמגיעה לדרישות החמות של להטאות מנועי סילון. והנה עוד דבר שמייצרים מדברים עליו בתקופה הנוכחית: ההגדרה הספציפית הזאת מאפשרת להם לעבד את תומכי המנוע הכבדים שמייצרים מInconel 718 שמשקלם בערך 14 קילוגרם בפעולה אחת בלבד. לפני שהחדשנות הזאת הגיעה, העובדים נאלצו לעבור לפחות שלוש פעולות שונות באמצעות מכונות 3 צירים רגילות כדי לבצע את העבודה כראוי.

מתאים פילס 5 צירים התאמה לצרכים הייצוריים שלך: מדריך קנייה

מפרטים מהותיים להערכתם בבחירת מחרשה 5 צירים

בחירת מחרטה בת 5 צירים מתאימה מחייבת איזון בין דרישות טכניות למטרות תפעוליות. יש להעדיף את המפרט הבא:

• מימדי תחום העבודה (בדרך כלל 500–2,000 מ"מ על צירים XYZ) כדי לאפשר עיבוד של חלקים בגדלים שונים
• מהירות ספינדל (15,000–42,000 סל"ד) ועקומות המומנט למטרות כמו טיטניום או Inconel®
• דיוק מיקום (פחות מ-5 מיקרון) ודقة חוזרת לפי סטנדרט ISO 230-2
• כמות כלי הסיבוב במחלף (24–120 כלים) כדי למזער את זמן העיבוד הלא חלקי

סקר רכיבים מומחנים מ-2023 חשף יצרנים המשתמשים במערכות עם 40+ כלים הצליחו להפחית את זמן ההכנה ב-37% לעומת מערכות קטנות יותר.

התפקיד של יצרנים מובילים בהובלת טכנולוגיית 5 צירים

מובילי חדשנות מובילים שלושה שינויים קריטיים בשוק:

1. מערכות בקרה מאוחדות הממזגות בין אינטרפולציה 5 צירים לבין אופטימיזציה של קצב הזנה אדפטיבי
2. עיצובים מודולריים מאפשרות שינוי תצורות של ראש נוטה/שולחן סיבוב בתוך פחות מ-4 שעות
3. חבילות עיבוד לפי סוג חומר למposites סיבת פחמן וсплавים עם גרדיינט

יצרנים אלו משקיעים 18–22% מההכנסות השנתיות במחקר ופיתוח, מה שמאיץ פתרונות לייצוב תרמי המפחיתים סחף ב-62% במהלך פעולות של 8 שעות ומעלה. אופציות להתאמה אישית מאפשרות כעת לספקים באחריות לאינטגרל אלגוריתמים ייחודיים לתורת הנתיבים ישירות בפקדי המכונה.

באופן מוקטן, בחירת ה-5 Axis Mill הנכונה תלויה בהרמוניה בין תצורתו, הדיוק שלו וביצועי הספינדל לדרישות החומריות והייצור הספציפיות שלך. בין אם אתה מעדיף יציבות לalliages קשים או גמישות ליצורים מורכבים, התאמת המאפיינים המרכזיים לדרישות האופרטיביות מובילה לערך ארוך טווח. לעסקים המבקשים להגביר יעילות ודיוק בייצור חלקי מורכבים, השקעת זמן בהערכת תכונות ה-5 Axis Mill היא צעד קריטי בדרך להצלחה.
