מצוינות באווירודינמיקה: ייצור להבים מורכבים לטורبينים וחלקי מבנה באמצעות מכונות פירוק 5 צירים

התפקיד החיוני של עיבוד CNC ב-5 צירים ביצור מרכיבי תעופה וחלל

הבנה של הדרישה להצטיינות בתעופה וחלל להטבות טורבינה ומרכיבים מבניים

להטבות טורבינה המשמשות באפליקציות אווירונאוטיות נתקלות בתנאים קשים ביותר, הן פועלות בטמפרטורות שמריבות את רוב המתכות בזמן סיבוב מהיר מ-10,000 סיבובים לדקה. ייצור חלקיים אלו מדויק בצורה מופלאה, עד לרמות של מיקרון. שיטות עיבוד טרditionליות תלת-ממדיות נוטות לאסוף שגיאות מכיוון שהן דורשות מספר רב של התקנות נפרדות בזמני ייצור. מערכות ה-CNC החדישות מחמשת הצירים פותרות בעיה זו על ידי תנועה סינכרונית של כל הצירים, גם כיוונים ליניאריים וגם סיבובים. על פי מחקרים אחרונים שפורסמו בכתב העת לייצור אווירונאוטי, שיטה זו מפחיתה את בעיות הצטברות הס Tolרנסים בכ-72%. רכיבים מיוצרים בדרך זו יכולים להשיג Tolרנסים צרים במיוחד, מתחת ל-0.01 מ"מ של ריקון רדיאלי, כפי שהמנועים النفתיים דורשים לצורך ביצועים מרביים.

איך עיבוד CNC ב-5 צירים מאפשר עיבוד של גאומטריות מורכבות לרכיבי מנוע

הוספת הצירים הסיבוביים A ו-B מאפשרים לכלי החיתוך לגשת לחומר בזוויות אופטימליות, תוך אפשור:

• עיבוד של תעלות קירור סerpנטיניות בתבניות להטורים
• ייצור במבנה יחיד של דיסקים משולבים עם להטורים (בליסקים) בעלי פרופילים מורכבים של זרימה
• עיצוב של צלעות כנף מבנית עם עקומים מרוכבים

גמישות גאומטרית זו מצמצמת את שלבי הייצור ב-65% בהשוואה לשיטות מסורתיות המבוססות על מספר תופסנים, תוך השגת סיום שטח של <16 מיקרו אינץ' Ra שקריטי לביצועים אירודינמיים.

ה cumplment של סובלנות הדוקה ברכיבי תעופה באמצעות טכניקות מתקדמות של פליזות

עיבוד 5 צירים מצליח דיוק מיקומי של ±0.0025 מ"מ תוך שימוש בטכניקות מותאמות אישית:

שיטות אלו תומכות בייצור המוני של חלקים המצייתים לסטנדרט איכות AS9100D מבלי צורך בסיום ידני לאחר עיבוד מכני

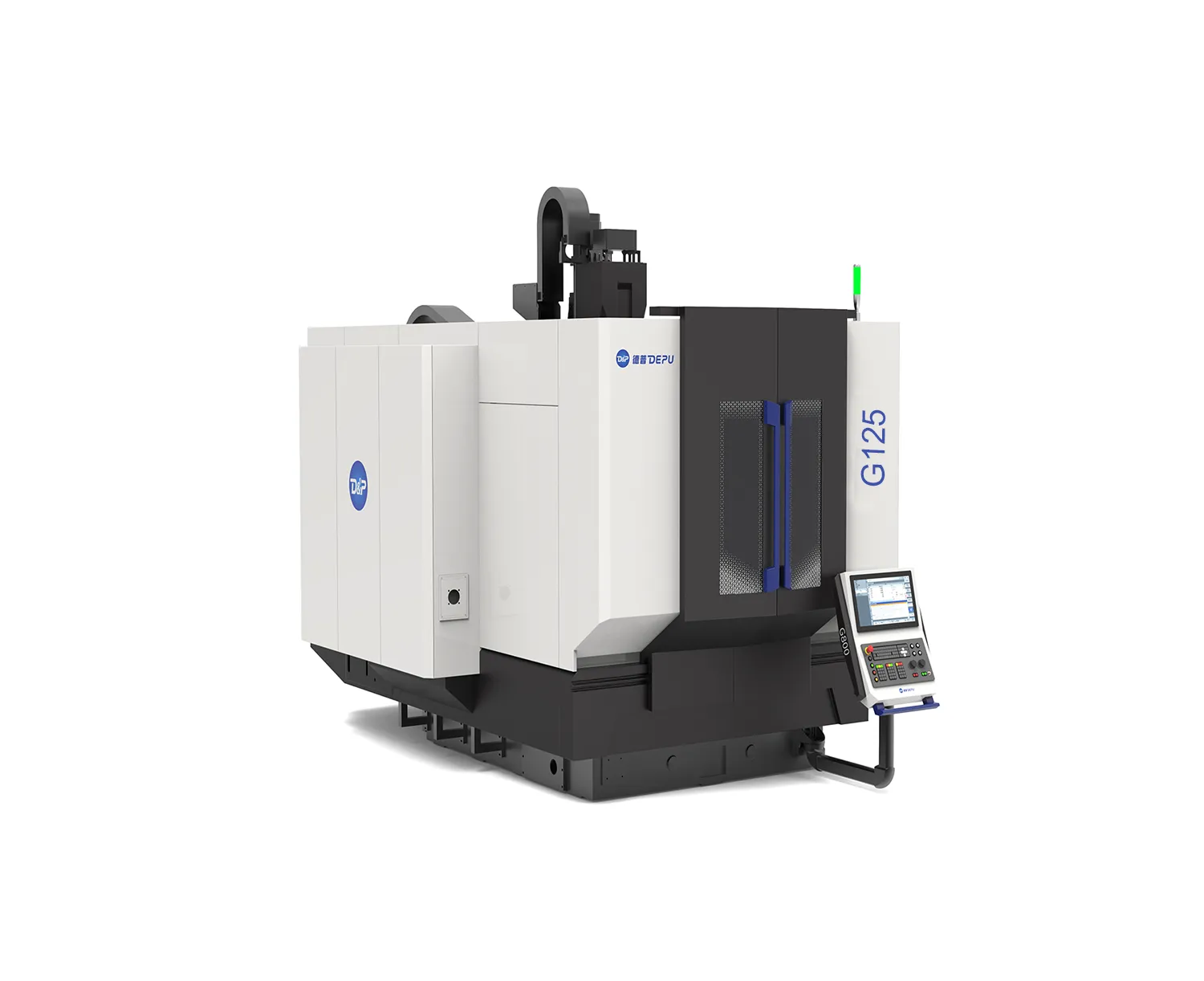

מקרה בדיקה: ייצור מדויק של להבים לטורבינה בחברה DEPU CNC שנזחן

יצרן מוביל בתעשייה האווירית השיג 99.7% תוצרת ראשונית מוצלחת בלהבי טורבינה מניקל-אלוי באמצעות מרכז עיבוד אופקי מחמישה צירים שמכיל את הבא:

• מחליף כלים אוטומטי של 240 כלים להפעלה רציפה
• מערכת הגדרת כלים בעזרת לייזר (חזרה על מדידה ביחידות מיקרון)
• פיזור שגיאה נפחית בכל תחום העבודה

הגדרה זו הקטינה את זמן הייצור של להט ב-58% תוך שמירה על סטיית פרופיל של פחות מ-3 מיקרון בבדיקה איטית של 18 חודשים

שילוב פräס CNC 5 צירים בתהליכי ייצור רכיבים מבניים לצורך יעילות ודיוק

מתקנים מתקדמים בתעשייה האווירית משלבים עיבוד 5 צירים עם מחליפי פלטפורמות אוטומטיים כדי לאפשר:

• ייצור בלתי נשלט 24/7 של מחיצות טיטניום
• 92% ניצול חומר באמצעות אופטימיזציה של תהליכי חיתוך
• 40% בדיקה מהירה יותר באמצעות מערכות מדידה מובנות

גישה משלבת זו מקצרת את זמני המוביל לרכיבים מבניים ב-33% בהשוואה לשיטות מוסכמות, תוך עמידה בדרישות ישרות של פחות מ-0.005 מ"מ/מטר עבור רכיבי שלד מטוס.

עיבוד Precisi של גאומטריות מורכבות בתאי סיבוב באמצעות טכנולוגיית 5 צירים

יצרני תעופה וفضاء עומדים בפני דרישות גוברות לייצור להט סיבובי קל במשקל ועדיין קשיח ועמיד. עיבוד CNC 5 צירים מצליח לעמוד בדרישות אלו על ידי הפעלה ייצור במבנה יחיד של פרופילי כנף, תעלות קירור פנימיות, ומאפייני שורש—גאומטריות שקשה או לא יעיל לייצר עם מערכות טרditionליות של 3 צירים

vượt אתגרים בייצור להבים מורכבים של טורבינה בעזרת עיבוד מהיר ב-5 צירים

חלקים דקים של להבים—בדרך כלל בקוטר פחות מ-0.5 מ"מ—נוטים לרועדים במהלך החיתוך. עיבוד מהיר ב-5 צירים מפחית את זה בעזרת עיגולי משיק שיטות שמגבירות את מעורבות הכלים בקבוע במהירות של עד 24,000 סל"ד. דרך זו מקצרת את זמני מחזור ב-60% בהשוואה לתהליכי 3 צירים מרובי שלבים, לפי מדדים תעשייתיים עדכניים

תנועה סימולטנית של 5 צירים לעיבוד פרופילים מורכבים של להבים

תנועה סימולטנית בין צירים סיבוביים וצירים ליניאריים מאפשרת עיבוד בלתי נקטע של פרפרים מעוותים. למשל, רוטורים בעלי להטים משולבים (IBRs) יכולים לעמוד כעת 0.0004" סובלנות פרופיל באמצעות סינכרון תנועת ציר B עם תנועת ציר Y.

תובנה בנתונים: שיפורים בסיום פני השטח ב-40% עם מערכות 5 צירים לעומת מערכות 3 צירים

מחקר משנת 2023 על להבי טורבינה מסוג Inconel 718 גילה כי עיבוד ב-5 צירים הפחית את החספוס הממוצע של פני השטח (Ra) מ-32 µin ל-19 µin — שיפור של 40.6% —על ידי שמירה על עומס אופטימלי של החריטה וביטול סימני הכניסה מחדש של כלי העבודה. פנים חלקות מאריכות את זמן ההתפתחות של סדקים בדרגות טורבינה בעלת לחץ גבוה, ובכך מאריכות את חיי הרכיב.

ניתוח סכסוך: מתי עיבוד ב-5 צירים הוא מוגזם — הערכת עלות מול תועלת בייצור להבים

מערכות חמישה צירים בהחלט נותנות יתרונות, אך בואו נדבר על מספרים לרגע. הפעלת מכונות מתקדמות אלו מוסיפה בדרך כלל בין 35 ל-50 אחוז לשכר שעה בהשוואה למכונות סטנדרטיות שלוש צירים. הנה עובדה מעניינת לאלו שעובדים עם להבים בסיסיים של מדחסים שיש להם צורות אירודינמיות פשוטות. רבות מפעמים מצליחות להשתמש בטכניקות אדפטיביות של 3+2 צירים ולמעשה להשיג סביבות ה-95% מהתוצאה שמערכת חמישה צירים מלאה הייתה מגיעה אליה, ובעיקר חוסכות ב-70% בערך את עלות הפעולה. עם זאת, החשבון נהיה מורכב יותר. כאשר החלקים הופכים מורכבים כל כך שדרכים מסורתיות מצריכות יותר משתי התאמות ידניות במהלך ההתקנה, אז השקעה בטכנולוגיית חמישה צירים הופכת למצחיקה כלכלית, דבר חשוב במיוחד לחברות שיוצרות כמויות קטנות שבהן כל אגור חשוב.

עיבוד סופר-אלloys: פתרון אתגרים בחומרים ב להטבות טורבינה ומרכיבים מבניים

שדרי סופר-אלloy על בסיס ניקל כמו Inconel 718 ו-Rene 41 מהווים תפקיד חשוב בתעשייה האווירית מכיוון שהם שומרים על חוזק שלהם גם כאשר הם נחשפים לטמפרטורות גבוהות במיוחד סביב 1200 מעלות צלזיוס. בנוסף, חומרים אלו עמידים באוקסידציה למדי, מה שהופך אותם למתאימים לסביבות קשות. עם זאת, חסרונה של תכונות מוליכות חום גרועות מאוד. לדוגמה, בעוד נחושת מוליכה חום בערך 401 וואט למטר קלווין, סופר-אלויים אלו מנהיגים רק סביב 11.4 וואט למטר קלווין. משמעות הדבר היא שבduring פעולות עיבוד יש נוטים לצטבר חום משמעותי ממש באזור החיתוך. כתוצאה מכך, כלים המשמשים לחומרים אלו לרוב נבלמים מהר יותר מאשר בעבודה עם סגloi אלומיניום, ולעיתים מציגים קצבים של בלאי הגבוהים ב-40 עד 60 אחוזים.

עיבוד תבניות על בסיס ניקל לתוך להבים ורכיבים מבניים

ספואלloys מציגים נטייה חזקה הקשה בעבודה, מה שיכול לפגוע באינטגרציה של פני השטח במהלך פליזה רב-צירים. יצרנים מובילים מתמודדים עם זה באמצעות אסטרטגיות גזירה מתאימות שמשמרות עובי שבבי אחיד (0.15–0.3 מ"מ), ממזגות את המתחים הנותרים ומונעות כשלים מוקדמים של כלי העבודה.

בליית הכלים וניהול טמפרטורה עיבוד CNC ב-5 צירים של חומרים קשיחים

מחקר משנת 2024 ב הַמַּגָּז 'הַטֶּכְנוֹלוֹגִיָה הַמְּסִימָנִית הַמְּדִינִית' הראה כי אופטימיזציה של מסלול הכלי בחמישה צירים מפחיתה את עומס החום ב-28% בהשוואה לגישה של שלושה צירים. גורמים מרכזיים כוללים:

• שמירה על זוויות השתלבות רציפות של הכלי מתחת ל-45°
• שימוש בקצות ספירליים עם עקומים משתנים ועם מצע AlCrN
• שילוב של מעקב אחר הטמפרטורה בזמני אמת באמצעות חיישנים תת-אדומים

הנהלים הללו משפרים את פיזור החום ומאריכים את חיי הכלי מבלי להקריב דיוק ממדי.

אסטרטגיות נוזל קירור וחדשנות בכלי עבודה להארכת חיי הכלי בספואלloys

מערכות קירור דרך הכלי בעלות לחץ גבוה (מעל 1,000 PSI) בשילוב עם קירור CO₂ קריוגני הראו שיפור ב-2.3× באורך חיי הכלי בעיבוד של Inconel 625. התקדמויות אחרונות כללו:

חדשנות זו מאפשרת למכונות 5 צירים להשיג גימור של Ra 0.8 מיקרון על שורשים בצורת עץ אורן של להטות טורבינה, תוך שמירה על דיוק מיקומי של ±0.012 מ"מ לאורך הרצות ייצור של 400 שעות.

חדשנות שדוחפת את העתיד של חיתוך ב-5 צירים בייצור תעשיית התעופה

בזמן שעיצוב תעשיית התעופה מתקדם לעבר רכיבים קלים וחזקים יותר, עיבוד CNC ב-5 צירים ממשיך לה tiến. שיפורים אלו פותרים את הדרישות הגוברות לערוצים מורכבים של קירור, פרופילי אוויר דקים, וס Tolרנסים חמים עד ≤4 מיקרון – אתגרים אשר מחוץ לתחום של ייצור מוסדר.

התקדמות באופטימיזציה בזמן אמת של מסלול הכלי לייצור גאומטריות מורכבות

דור האחרון של בקרים תלת-ממדיים עם 5 צירים יכולים בפועל לפקח על רעידות ושינויים בטמפרטורה בזמן עבודה, ואז להתאים את מסלול החיתוך בהתאם בזמני אמת. לפי ממצאי Advanced Manufacturing International משנת שעברה, הגישה הדינמית הזו מקצרת את זמן העיבוד של להבי הטורבינה הקשים מטיטניום אלומיניום ב-19% לעומת שיטות תכנות סטטיות ישנות. יתרון משמעותי נוסף הוא האופן שבו מסלולים עוקבים חכמים אלו מטפלים בחלקים עדינים עם קירות דקים. הם מפחיתים את הסטייה במהלך החיתוך, מה שמאפשר לקבל משטחים חלקים עם גימור של פחות מ-0.8 מיקרון Ra מבלי צורך בגימור ידני נוסף. חנויות העוסקות בעיבוד רכיבים מדויקים מתחילות להעריך את הערך שבשיטה הזו.

שילוב בינה מלאכותית ובקרה אדפטיבית בעיבוד 5 צירים - יסודות ויכולות

אלגוריתמי למידת מכונה מנקדים כעת עד 138 משתנים - מהתהודה של הספינדל ועד למדידת מצב השרף - כדי לחזות פרמטרים אופטימליים לחריצה של רכיבי Inconel 718. מערכות מבוססות בינה מלאכותית מתקנות אוטומטית את בלאי החרץ במהלך תהליך עיבוד הבלייסק, ומשמרות דיוק מיקומי של 5 מיקרון לאורך מחזורי ייצור ממושכים של 72 שעות.

מגמה עתידית: ייצור היברידי המשלב פрезה 5 צירים עם תהליכי ייצור חומרי

יצרנים בענפי התעופה והייצור של אנרגיה פונים בהולך ולתפושת ייצור היברידית המשלבת טכניקות מסורתיות של חיתוך 5 צירים עם טכנולוגיית פיזור אנרגיה מכוונת. התהליך עובד כך: בתחילה ייצור תוספי מייצר להבים לטורבינה שצורתם קרובה לסיום, ואז אותו ציוד משלים את החלקים הנותרים. תהליך דו-שלבי זה מקטין משמעותית את בזבוז החומרים בעבודה עם סגסוגות על-עלים יקרות על בסיס ניקל, ומחוסך כ-38% בהשוואה לעיבוד סубטרקטיבי מסורתי בלבד. יתרון גדול נוסף הוא שהשיטות החדשות מאפשרות לمهندסים לתכנן מבנים פנימיים מורכבים בתוך הרכיבים. מבחנים שפורסמו בשנה שעברה ב- Journal of Advanced Manufacturing Systems הראו שהשיפורים המבניים הללו מגדילים את העמידות במשקל ש снижен ב-22%, מה שהופך את הרכיבים לקלים וחזקים יותר מאי פעם.

תאומים דיגיטליים ותחזוקה ניבואית במערכות תעופה חכמות

צמדים דיגיטליים של מכונות 5 צירים מסמלצים כל שלב בתהליך ייצור רכיבים מבניים, ומנבאים כשלים בבEarings של הספינדל עד 400 שעות פעולה מראש. הדבר מפחית את זמני השבתות הלא מתוכננים ב-31% במכרות מטוסים. מעקב אחר כלי עבודה מונע על ידי אינטרנט של הדברים (IoT) ממשיך ומשפר את משלוח הנוזל הקורר, ומאריך את חיי השימוש של מקצות קרביד ב-18 מחזורים במהלך עיבוד סופר סגסוגת.

שאלות נפוצות

מהי עיבודת CNC בע_AXIS 5 וכיצד היא שונה משיטות מסורתיות?

עיבודת CNC בת חמש צירים כוללת תנועה של הכלים או החלק הנעכל על פני חמישה צירים בו-זמנית. הדבר מאפשר גזירה מורכבת ומדויקת בהשוואה לשיטות תלת-ממדיות מסורתיות, הדורשות הכנות מרובות.

למה עיבודת CNC בת חמש צירים חשובה לייצור תעשיית התעופה והفضاء?

תעשיית התעופה והفضاء דורשת דיוק רב עקב התנאים הקיצוניים שבהם פועלים הרכיבים. עיבודת חמש הצירים מספקת גזירות מדויקות, יכולת לייצור גאומטריה מורכבת, וצמצום זמני מנהיגות – מה שלוקח תפקיד מרכזי בייצור רכיבי תעופה וفضاء באיכות גבוהה.

מהן סופרלוחות ולמה הן משומשות בתעשייה האווירית?

Superalloys כמו inconel 718 משומשות בתעשייה האווירית מכיוון שהן שומרות על חוזק בטמפרטורות גבוהות ומגינות against oxydation. עם זאת, קושי בעיבוד שלהן נובע מ מוליכות תרמית נמוכה.

איך עיבוד 5 צירים משפר את ייצור להבים סיבתיים?

עיבוד 5 צירים מקטין זמני הכנה ושגיאות, ומבטיח חתכים מדויקים וזוויות אופטימליות, מה שקריטי לביצועים האירודינמיים של להבים סיבתיים.

באילו אתגרים מתמודדים יצרנים כשמפעילים מכונות CNC 5 צירים?

למרות היתרונות שלהן, מכונות 5 צירים יקרות יותר להפעלה מאשר מערכות 3 צירים. הערכת מורכבות החלקים ואיזון עלות מול יתרונות הוא קריטי.
