Excelencia Aeroespacial: Fabricación de Álabes de Turbina Complejos y Componentes Estructurales con Fresadoras de 5 Ejes

El papel crítico de mecanizado CNC de 5 ejes en la Producción de Componentes Aeroespaciales

Comprendiendo la demanda de precisión en aeronáutica palas de turbina y componentes estructurales

Las palas de turbina utilizadas en aplicaciones aeroespaciales enfrentan condiciones bastante extremas, operando a temperaturas que fundirían la mayoría de los metales mientras giran a más de 10,000 revoluciones por minuto. Lograr el diseño correcto de estas piezas requiere una precisión increíble, hasta el nivel de micrones. Los métodos tradicionales de mecanizado de 3 ejes suelen acumular errores porque requieren varios ajustes separados durante la producción. Los sistemas CNC más recientes de 5 ejes resuelven este problema al mover todos los ejes simultáneamente, tanto en direcciones lineales como rotativas. Según estudios recientes publicados en la revista Aerospace Manufacturing Journal, este enfoque reduce en aproximadamente un 72% los problemas de apilamiento de tolerancias. Los componentes producidos de esta manera pueden alcanzar tolerancias extremadamente ajustadas, por debajo de 0,01 mm de holgura radial, que son absolutamente necesarias en los motores a reacción para obtener un rendimiento máximo.

¿ Cómo? mecanizado CNC de 5 ejes permite el mecanizado de geometrías complejas para componentes del motor

La incorporación de los ejes rotativos A y B permite que las herramientas de corte se acerquen a las piezas desde ángulos óptimos, posibilitando:

• Mecanizado de undercut en canales de refrigeración serpentinos en álabes de turbinas

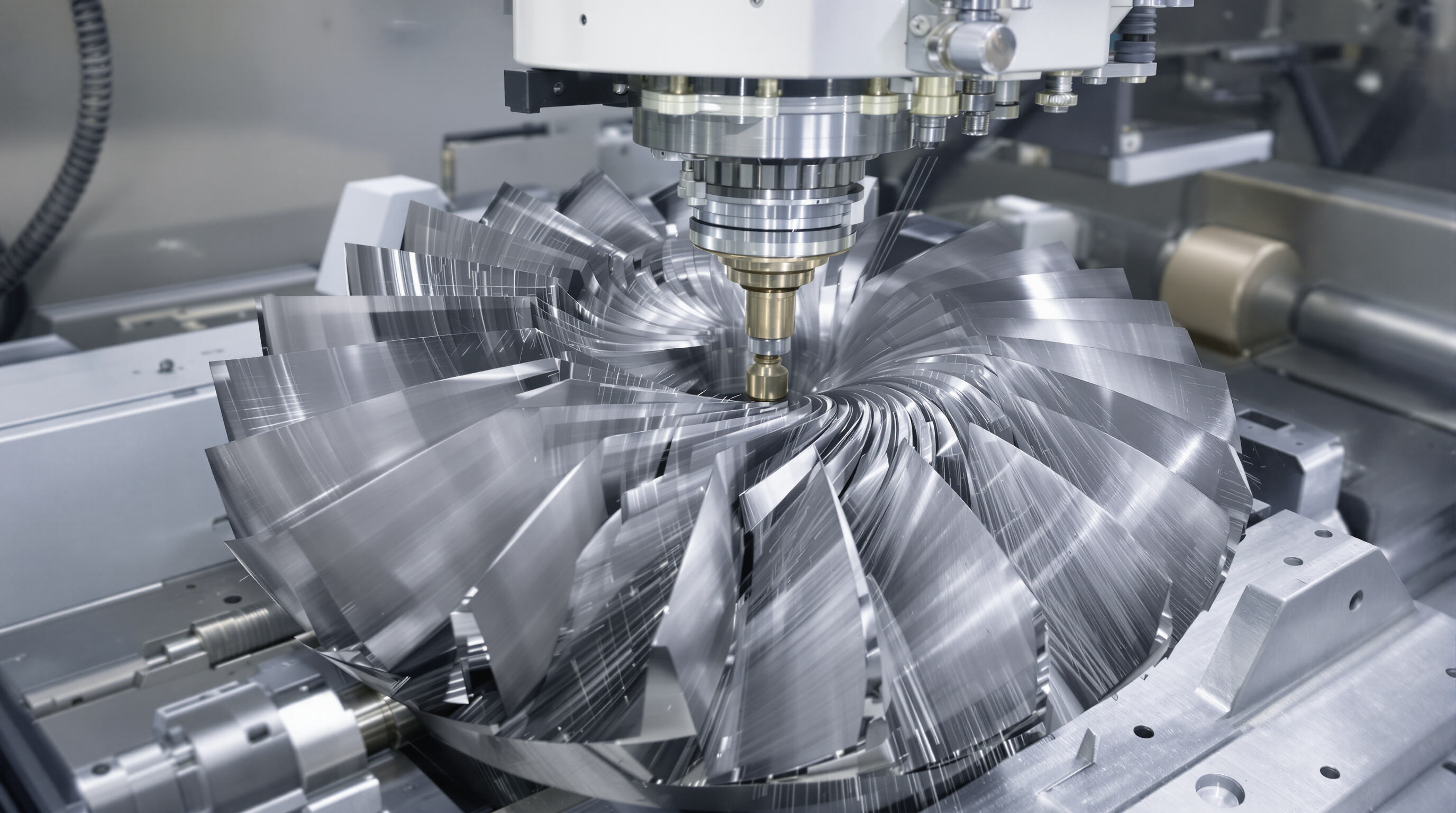

• Producción en una sola configuración de discos con álabes integrados (blisks) con perfiles complejos de álabe
• Contorneado de nervios estructurales del ala con curvatura compuesta

Esta flexibilidad geométrica reduce los pasos de producción en un 65% en comparación con métodos tradicionales con múltiples fijaciones, alcanzando consistentemente acabados superficiales inferiores a 16 µin Ra, críticos para el rendimiento aerodinámico.

Cumplir tolerancias estrictas en componentes aeroespaciales mediante técnicas avanzadas de fresado

el mecanizado 5 ejes logra una precisión posicional dentro de ±0,0025 mm utilizando técnicas especializadas:

Técnica	Mejora de tolerancia	Ejemplo de aplicación
Optimización Dinámica de Trayectoria de Herramienta	40% mayor control de perfil	Fijaciones para raíces de álabes de turbinas
Sistemas de compensación térmica	reducción de deriva de 0,003 mm	Refuerzos de soporte del motor
Control adaptativo de la velocidad de avance	28% mejor consistencia superficial	Almas de largueros de ala

Estos métodos permiten la producción en masa de piezas que cumplen con los estándares de calidad AS9100D sin necesidad de acabado manual posterior al mecanizado.

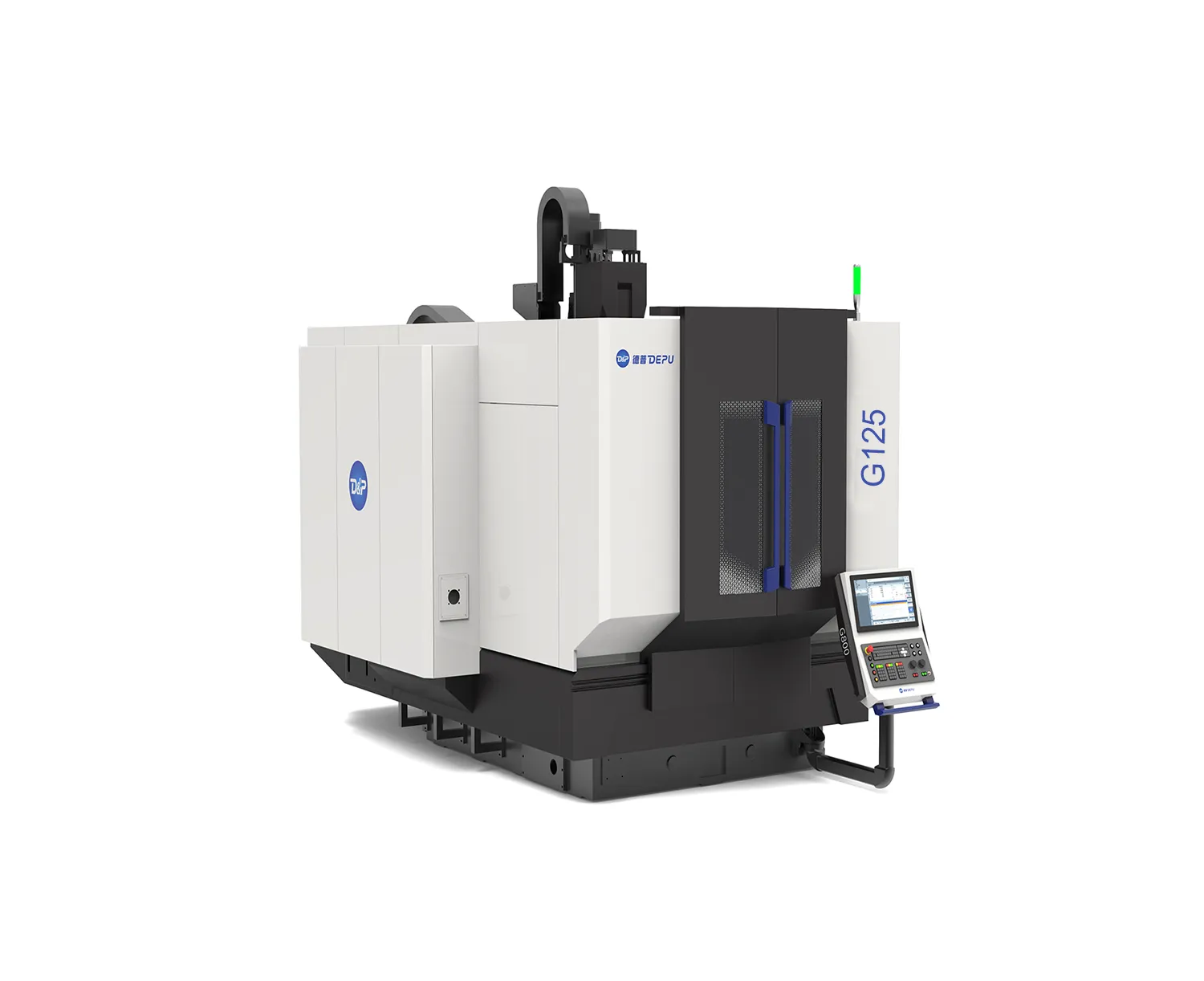

Estudio de caso: Fabricación de alta precisión de álabes de turbina en DEPU CNC Shenzhen Co Ltd

Un fabricante líder en aeroespacial logró un rendimiento del 99,7 % en el primer paso de inspección en álabes de turbina de aleación de níquel utilizando un centro de mecanizado horizontal de 5 ejes equipado con:

• cambiador automático de 240 herramientas para operación continua
• Sistema láser de ajuste de herramientas (repetibilidad en µm)
• Compensación de errores volumétricos en toda la envolvente de trabajo

Esta configuración redujo el tiempo de ciclo de producción de palas en un 58% manteniendo una desviación del perfil de <3 µm durante pruebas de durabilidad de 18 meses.

La integración del fresado 5 ejes en los flujos de trabajo de componentes estructurales para mejorar la eficiencia y precisión

Instalaciones aeroespaciales modernas integran el mecanizado 5 ejes con cambiadores automáticos de palets para permitir:

• producción ininterrumpida las 24 horas de diafragmas de titanio sin necesidad de supervisión
• 92% de aprovechamiento del material mediante un anidamiento optimizado
• inspección un 40% más rápida gracias a los sistemas de medición integrados

Este enfoque integrado reduce los plazos de entrega para ensamblajes estructurales en un 33% en comparación con métodos convencionales, cumpliendo al mismo tiempo los requisitos de rectitud de <0,005 mm/m para componentes del fuselaje.

Mecanizado preciso de geometrías complejas en álabes de turbinas mediante tecnología de 5 ejes

Los fabricantes aeroespaciales enfrentan una creciente demanda de álabes de turbinas y componentes estructurales ligeros pero duraderos. El mecanizado CNC de 5 ejes responde a estos desafíos posibilitando producción de configuración única de perfiles aerodinámicos, canales internos de refrigeración y características de la raíz—geometrías que son difíciles o ineficientes de producir con sistemas tradicionales de 3 ejes.

Superando Desafíos en la Fabricación de Álabes de Turbina Complejos con Maquinado de 5 Ejes de Alta Velocidad

Secciones delgadas de álabes—frecuentemente con un grosor menor a 0.5 mm—son propensas a vibrar durante el corte. El fresado de 5 ejes a alta velocidad mitiga este problema con contorneado tangencial estrategias que mantienen un contacto constante de la herramienta a velocidades de hasta 24,000 RPM. Este enfoque reduce los tiempos de ciclo en un 60 % en comparación con procesos de 3 ejes de múltiples etapas, según recientes referencias en la industria aeroespacial.

Movimiento Simultáneo de 5 Ejes para Contornear Perfiles de Álabes Intrincados

Capacidad	limitación de 3 Ejes	ventaja de 5 Ejes
Mecanizado de Rehundidos	Requiere reposicionamiento manual	Acceso completo mediante inclinación del eje C
Consistencia del acabado superficial	Pasos visibles	<0,2 Ra µin en trayectorias continuas
Plazo de entrega por hoja	18-22 horas	6-8 horas

El movimiento simultáneo a través de ejes rotativos y lineales permite el mecanizado ininterrumpido de álabes torcidos. Por ejemplo, los rotores con álabes integrados (IBRs) ahora alcanzan 0,0004" tolerancias de perfil mediante articulación sincronizada del eje B y movimiento del eje Y.

Datos destacados: Mejoras en el acabado superficial hasta del 40% con sistemas de 5 ejes frente a sistemas de 3 ejes

Un estudio de 2023 sobre álabes de turbina de Inconel 718 encontró que el mecanizado 5 ejes redujo la rugosidad superficial promedio (Ra) de 32 µin a 19 µin — una mejora del 40,6% — al mantener la carga de viruta óptima y eliminar las marcas de reingreso de la herramienta. Las superficies más suaves retrasan la iniciación de grietas en las etapas de alta presión de las turbinas, extendiendo directamente la vida útil de los componentes.

Análisis de controversia: Cuándo el mecanizado 5 ejes es excesivo — Evaluación del costo frente al beneficio en la producción de álabes

Los sistemas de cinco ejes definitivamente tienen sus ventajas, pero hablemos de números por un momento. El uso de estas máquinas avanzadas suele incrementar el costo por hora entre un 35 y casi un 50 por ciento en comparación con los equipos estándar de tres ejes. Ahora bien, algo interesante para quienes trabajan con álabes de compresor básicos que presentan formas sencillas de perfil aerodinámico: muchas empresas logran emplear técnicas llamadas adaptativas de 3+2 ejes y alcanzan aproximadamente el 95 por ciento de lo que ofrece un sistema completo de cinco ejes, manteniendo los costos operativos alrededor del setenta por ciento más bajos. Sin embargo, el cálculo se complica. Cuando las piezas son lo suficientemente complejas como para que los métodos tradicionales requieran más de dos ajustes manuales durante la configuración, es cuando la inversión en tecnología de cinco ejes empieza a tener sentido económico, algo especialmente importante para empresas que producen lotes pequeños donde cada dólar importa.

Mecanizado de superaleaciones: abordaje de desafíos relacionados con los materiales en Palas de turbina y componentes estructurales

Las superaleaciones a base de níquel, como el Inconel 718 y el Rene 41, desempeñan un papel realmente importante en la industria aeroespacial, ya que mantienen su resistencia incluso cuando están expuestas a temperaturas extremadamente altas alrededor de los 1200 grados Celsius. Además, estos materiales resisten bastante bien la oxidación, lo que los hace adecuados para entornos agresivos. Sin embargo, por el otro lado, estas aleaciones tienen propiedades de conductividad térmica muy pobres. Por ejemplo, mientras el cobre conduce el calor a unos 401 vatios por metro kelvin, estas superaleaciones apenas alcanzan alrededor de 11,4 vatios por metro kelvin. Esto significa que durante las operaciones de mecanizado tiende a acumularse una cantidad significativa de calor justo en la zona de corte. Como resultado, las herramientas utilizadas en estos materiales generalmente se desgastan mucho más rápido que cuando se trabaja con aleaciones de aluminio, llegando incluso a mostrar tasas de desgaste entre un 40 y un 60 por ciento más altas.

Mecanizado de Superaleaciones a Base de Níquel para Álabes de Turbina y Componentes Estructurales

Los superaleaciones presentan fuertes tendencias de endurecimiento por deformación, lo que puede degradar la integridad superficial durante el fresado de varios ejes. Los principales fabricantes contrarrestan esto utilizando estrategias de desbaste adaptativas que mantienen un espesor constante de viruta (0,15–0,3 mm), minimizando las tensiones residuales y evitando fallos prematuros de la herramienta.

Desgaste de Herramientas y Gestión Térmica en mecanizado CNC de 5 ejes de Materiales Resistentes

Un estudio de 2024 publicado en la International Journal of Advanced Manufacturing Technology reveló que la optimización de trayectorias de herramienta de 5 ejes reduce la carga térmica en un 28 % en comparación con los enfoques de 3 ejes. Factores clave incluyen:

• Mantener ángulos de engranaje continuos de la herramienta por debajo de 45°
• Utilizar fresas de helice variable con recubrimientos AlCrN
• Incorporar monitoreo en tiempo real de la temperatura mediante sensores infrarrojos

Estas prácticas mejoran la disipación térmica y prolongan la vida útil de la herramienta sin sacrificar la precisión dimensional.

Estrategias de Refrigeración e Innovaciones en Herramientas para una Mayor Durabilidad en Aplicaciones con Superalaciones

Sistemas de refrigeración a través de herramientas de alta presión (1,000+ PSI) combinados con enfriamiento criogénico con CO₂ han demostrado aumentar la vida útil de las herramientas en 2,3× en pruebas de mecanizado de Inconel 625. Avances recientes incluyen:

Innovación	Ganancia de Rendimiento	Costo de implementación
Recubrimientos de carbono tipo diamante	+37% de vida útil de la herramienta	$18k/eje
Enfriamiento por tubo de vórtice	14% reducción de calor	$4.2k/máquina
Insertos autorlubricantes	-29% de fuerzas de corte	$120/inserto

Estas innovaciones permiten a las máquinas de 5 ejes lograr acabados de Ra 0.8µm en las raíces tipo fir-tree de las palas de turbinas, manteniendo una precisión posicional de ±0.012mm durante ciclos de producción de 400 horas.

Innovaciones que impulsan el futuro de mecanizado de 5 ejes en la fabricación aeroespacial

A medida que el diseño aeroespacial avanza hacia componentes más ligeros y resistentes, el mecanizado CNC de 5 ejes sigue evolucionando. Estos avances responden a las crecientes demandas de canales de refrigeración intrincados, álabes de pared delgada y tolerancias tan ajustadas como ≤4μm, desafíos que quedan fuera del alcance de la fabricación convencional.

Avances en la optimización en tiempo real de trayectorias de herramienta para geometrías complejas

La última generación de controladores de 5 ejes puede monitorear vibraciones y cambios de temperatura mientras trabajan, y luego ajustar la trayectoria de corte en tiempo real según sea necesario. Según los hallazgos de Advanced Manufacturing International del año pasado, este enfoque dinámico reduce el tiempo de mecanizado para aquellas difíciles palas de turbina de titanio aluminuro en aproximadamente un 19 % en comparación con los métodos tradicionales de programación estática. Otra ventaja importante es la forma en que estas trayectorias adaptativas manejan piezas delicadas con paredes delgadas. Minimizan la deflexión durante el corte, logrando superficies con un acabado inferior a 0,8 micrones Ra, sin necesidad de pulido manual adicional posterior. Talleres que trabajan con componentes de precisión están comenzando a valorar realmente este beneficio.

Integración de IA y Control Adaptativo en Fundamentos y Capacidades del Fresado de 5 Ejes

Los algoritmos de aprendizaje automático ahora analizan hasta 138 variables, desde armónicos del husillo hasta el estado del recubrimiento de las plaquitas, para predecir los parámetros de corte óptimos para componentes de Inconel 718. Los sistemas impulsados por inteligencia artificial compensan automáticamente el desgaste de la herramienta durante el mecanizado de blisks, manteniendo una precisión posicional dentro de 5 μm durante ciclos prolongados de producción de 72 horas.

Tendencia Futura: Manufactura Híbrida que Combina Fresado 5 Ejes con Procesos Aditivos

Los fabricantes de los sectores aeroespacial y de generación de energía están recurriendo cada vez más a configuraciones de fabricación híbrida que combinan técnicas tradicionales de fresado 5 ejes con tecnología de deposición de energía dirigida. El enfoque funciona más o menos así: primero, la fabricación aditiva crea álabes de turbinas que tienen una forma casi completa, después el mismo equipo termina los detalles restantes. Este proceso de dos pasos reduce considerablemente el desperdicio de materiales al trabajar con superaleaciones costosas a base de níquel, ahorrando alrededor del 38 % en comparación con la mecanización tradicional únicamente sustractiva. ¿Otra ventaja importante? Estos nuevos métodos permiten a los ingenieros diseñar estructuras internas complejas en forma de celosía dentro de los componentes. Pruebas publicadas el año pasado en la revista Journal of Advanced Manufacturing Systems mostraron que estas mejoras estructurales incrementan la resistencia al tiempo que reducen el peso en aproximadamente un 22 %, logrando piezas más ligeras y resistentes que nunca antes.

Gemelos Digitales y Mantenimiento Predictivo en Ecosistemas Inteligentes de Mecanizado Aeroespacial

Los gemelos digitales de las máquinas de 5 ejes simulan cada fase de la producción de componentes estructurales, prediciendo fallos en los rodamientos del husillo hasta 400 horas de funcionamiento antes de que ocurran. Esto reduce el tiempo de inactividad no planificado en un 31% en fundiciones aeroespaciales. La monitorización de herramientas habilitada para IoT optimiza aún más la entrega de refrigerante, extendiendo la vida útil de las fresas de carburo en 18 ciclos durante el mecanizado de superaleaciones.

Preguntas frecuentes

¿Qué es el mecanizado CNC de 5 ejes y cómo se diferencia de los métodos tradicionales?

el mecanizado CNC de 5 ejes consiste en mover las herramientas o la pieza que se está mecanizando a través de cinco ejes diferentes simultáneamente. Esto permite realizar cortes más complejos y precisos en comparación con los métodos tradicionales de 3 ejes, que requieren múltiples configuraciones.

¿Por qué es importante el mecanizado CNC de 5 ejes en la fabricación aeroespacial?

La industria aeroespacial exige una alta precisión debido a las condiciones extremas a las que se someten los componentes. El mecanizado de 5 ejes ofrece cortes precisos, capacidad para geometrías complejas y tiempos de producción reducidos, aspectos esenciales para fabricar componentes aeroespaciales de alta calidad.

¿Qué son las superaleaciones y por qué se utilizan en la industria aeroespacial?

Las superaleaciones como el Inconel 718 se utilizan en la industria aeroespacial porque mantienen su resistencia a altas temperaturas y resisten la oxidación. Sin embargo, son difíciles de mecanizar debido a su baja conductividad térmica.

¿Cómo mejora el mecanizado de 5 ejes la producción de álabes de turbina?

el mecanizado de 5 ejes reduce los tiempos de configuración y errores, garantizando cortes precisos y ángulos óptimos, lo cual es fundamental para el rendimiento aerodinámico de los álabes de turbina.

¿Qué desafíos enfrentan los fabricantes al utilizar máquinas CNC de 5 ejes?

A pesar de sus ventajas, las máquinas de 5 ejes son más costosas de operar que los sistemas de 3 ejes. Evaluar la complejidad de las piezas y equilibrar costos frente a beneficios es crucial.
