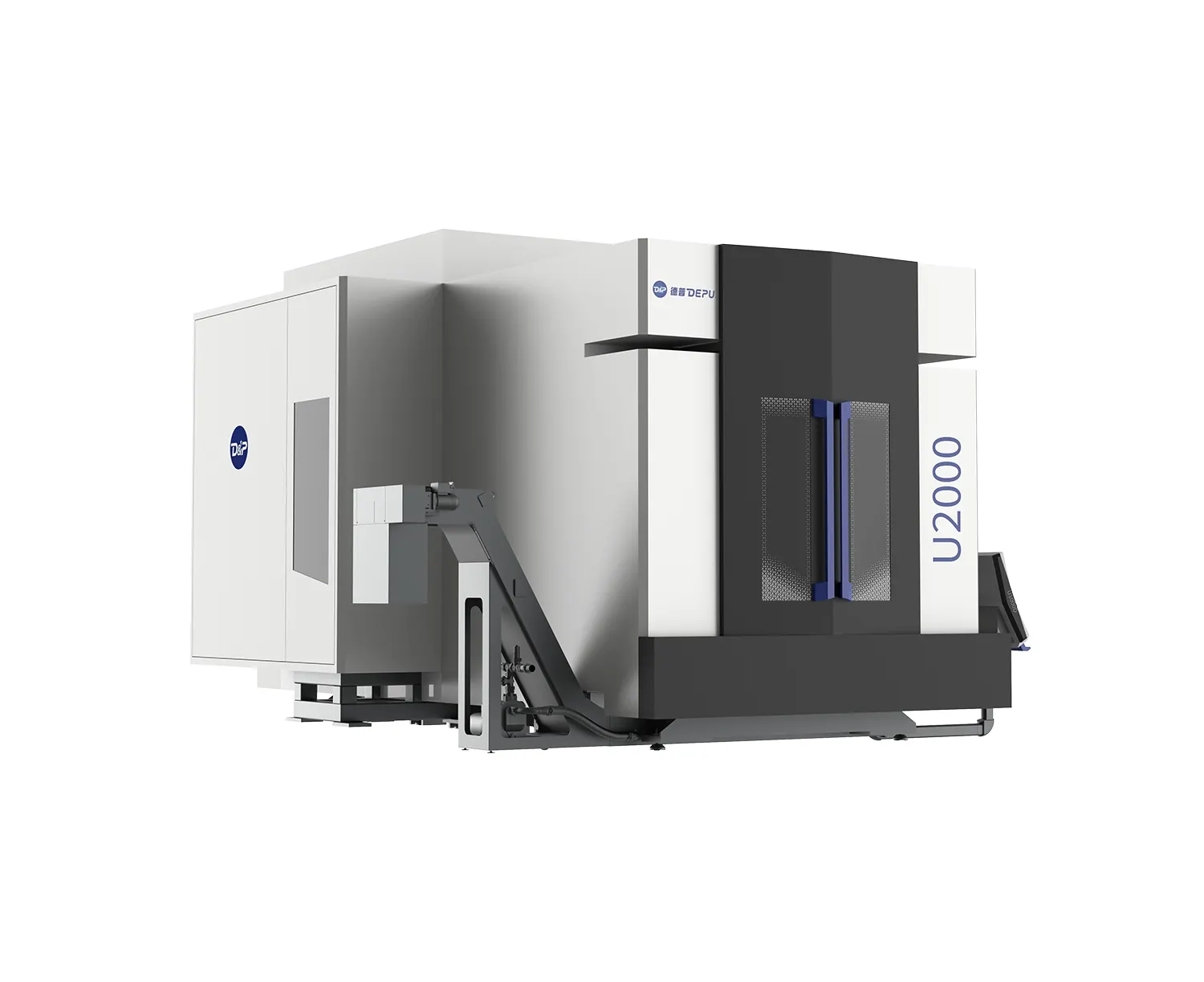

Cara Memilih Mesin CNC 5 Axis Terbaik untuk Bengkel Anda

Memahami mesin CNC 5 sumbu : Kemampuan dan Keunggulan Utama

Apa itu mesin CNC 5 sumbu dan bagaimana perbedaannya dengan metode 3-axis

Dengan permesinan CNC 5 sumbu, alat pemotong dapat bergerak secara bersamaan pada semua sumbu tersebut, yaitu X, Y, Z, ditambah dua rotasi, yang memungkinkan pembuatan bentuk yang sangat rumit tanpa harus mengeluarkan benda dari mesin berkali-kali. Mesin konvensional 3 sumbu memerlukan seseorang untuk memindahkan posisinya secara fisik setiap kali ingin memotong dari sudut yang berbeda. Keuntungan utamanya adalah lebih sedikit kesalahan manusia dan presisi yang jauh lebih baik saat mengerjakan permukaan melengkung atau rongga dalam pada material. Bagi perusahaan yang memproduksi komponen pesawat terbang atau instrumen bedah, mesin-mesin ini hampir tak tergantikan karena beberapa spesifikasi menuntut toleransi hingga plus atau minus hanya 0,005 milimeter. Ketepatan seperti itu tidak mungkin dicapai dengan metode lama.

Manfaat utama: Presisi, pengurangan penyiapan, dan hasil akhir permukaan yang lebih baik

Beralih dari mesin CNC 3-sumbu ke 5-sumbu dapat mengurangi perubahan setup sekitar 60 hingga 70 persen. Hal ini memberikan dampak nyata terhadap waktu produksi batch komponen. Gerakan jalur alat yang kontinu berarti tidak ada lagi kesalahan akibat reposisi, dan permukaan dapat mencapai kehalusan sekitar 0,4 mikron Ra atau lebih baik tanpa memerlukan pekerjaan pemolesan tambahan. Para pembuat cetakan untuk otomotif telah memberi tahu kami bahwa waktu siklus dapat turun hingga 40% saat mengerjakan bagian seperti sudu turbin dan impeller dengan teknologi semacam ini. Memang masuk akal karena prosesnya melibatkan lebih sedikit jeda dan mulai ulang.

Pemesinan simultan vs. 3+2 sumbu: Perbedaan kinerja dan penggunaan

Industri dan aplikasi yang mendapat manfaat dari mesin CNC 5 sumbu tEKNOLOGI

Produsen aerospace mengandalkan mesin CNC 5-sumbu untuk rumah mesin titanium presisi tinggi, sementara perusahaan energi menggunakannya untuk memproses hub turbin angin dengan deviasi sudut di bawah 0,01°. Di bidang medis, teknologi ini memungkinkan produksi implan ortopedi khusus pasien dengan repetitivitas 99,7% dalam batch besar.

Jenis-jenis mesin CNC 5 sumbu Konfigurasi dan Dampaknya terhadap Produksi

Perbandingan konfigurasi meja/meja, kepala/kepala, dan kepala/meja

Seberapa baik kinerja mesin CNC 5-sumbu sangat tergantung pada cara pengaturannya. Dengan sistem meja/meja, kedua bagian yang berputar dibangun langsung ke dalam meja kerja itu sendiri. Pengaturan ini memberikan stabilitas yang sangat baik saat mengerjakan benda kecil seperti bracket kecil yang digunakan dalam pesawat terbang. Selanjutnya ada konfigurasi kepala/kepala di mana perputaran terjadi di ujung spindel. Sistem ini cenderung lebih mampu menangani bentuk yang lebih besar dan kompleks, misalnya bilah turbin atau komponen besar sejenisnya. Opsi ketiga sedikit berbeda dengan apa yang kita sebut sebagai konfigurasi hibrida kepala/meja. Sistem ini memiliki spindel berputar yang dikombinasikan dengan area meja yang dapat dimiringkan, sehingga menciptakan keseimbangan antara fleksibilitas dan kontrol. Hal ini membuatnya cukup populer di kalangan bengkel yang memproduksi implan medis di mana presisi sangat penting. Sebuah tinjauan terbaru mengenai preferensi manufaktur juga menunjukkan hal menarik: sekitar dua pertiga bengkel justru memilih sistem kepala/meja ketika mereka membutuhkan peralatan yang cukup serbaguna untuk digunakan di berbagai industri selama tahap prototipe.

Perbandingan desain meja trunnion, kepala putar, dan kolom berjalan

Meja trunnion sangat baik dalam menahan operasi permesinan bagian yang berat, tetapi ada kelemahannya. Jalur rotasi yang tetap berarti benda kerja yang lebih besar tidak akan muat. Ketika berbicara tentang kepala putar, perangkat ini memungkinkan alat berputar sekitar 120 derajat ke kedua arah. Hal ini membuatnya cukup handal untuk menjangkau area sempit saat mengerjakan undercut cetakan atau bentuk impeller yang rumit. Namun hati-hati, menjaga ketepatan memerlukan keterampilan manajemen termal yang serius. Konfigurasi kolom berjalan mengambil pendekatan yang sama sekali berbeda. Dengan spindel dan kolom bergerak bersama sepanjang sumbu X sebagai satu kesatuan, mesin jenis ini membuka area kerja yang jauh lebih luas. Bayangkan propeler kapal besar atau komponen struktural besar yang dibutuhkan dalam konstruksi pesawat terbang. Desain ini secara harfiah memberi produsen ruang lebih besar untuk bekerja dengan komponen berukuran besar tanpa mengorbankan stabilitas.

Bagaimana tata letak mesin memengaruhi ruang kerja dan aksesibilitas komponen

Efisiensi ruang kerja bervariasi tergantung desain: konfigurasi meja/meja kehilangan 15–25% ruang yang dapat digunakan karena tumpang tindih sumbu putar, sedangkan tata letak kolom berjalan mempertahankan hingga 90% dari rentang sumbu linier. Sistem kepala/kepala meningkatkan aksesibilitas alat, mengurangi jumlah penyiapan yang diperlukan untuk komponen dengan banyak sisi sebesar 40% dibandingkan alternatif berbasis meja.

Spesifikasi Teknis Utama Saat Membeli sebuah mesin CNC 5 sumbu

Ruang kerja, perjalanan sumbu, dan persyaratan kecepatan spindel

Apa yang kita sebut sebagai ruang kerja pada dasarnya memberi tahu kita ukuran bagian yang dapat masuk ke dalam mesin. Perjalanan sumbu juga penting karena memungkinkan mesin menjangkau area sempit dan membuat bentuk yang kompleks. Saat bekerja dengan material keras seperti titanium, sebagian besar bengkel membutuhkan kecepatan spindel di atas 15.000 RPM hanya untuk bisa memotong material tersebut. Namun, untuk bagian aluminium, torsi menjadi lebih penting daripada kecepatan mentah. Mesin besar dengan ruang kerja lebih dari 1,5 meter kubik sangat baik untuk membuat suku cadang pesawat terbang dan komponen besar lainnya. Namun, mesin besar ini memerlukan rangka yang sangat kuat agar tidak melentur saat memotong benda besar, jika tidak maka produk jadi tidak akan memenuhi persyaratan presisi.

Kapasitas beban meja dan pengaruhnya terhadap fleksibilitas produksi

Kapasitas beban meja—biasanya berkisar antara 500 hingga 2.000 kg—mempengaruhi fleksibilitas alur kerja. Kapasitas yang lebih tinggi memungkinkan permesinan pada coran besar tetapi dapat mengurangi kecepatan gerak cepat sebesar 15—20%. Untuk bengkel yang menangani berbagai material, kapasitas 800—1.200 kg dikombinasikan dengan perlengkapan modular mengoptimalkan waktu pergantian tanpa mengorbankan stabilitas.

Akurasi, ketelitian pengulangan, dan fitur kompensasi termal

Mesin 5 sumbu terbaik dapat mencapai akurasi sekitar 0,002 mm berkat encoder linier yang bekerja bersama sistem kompensasi termal secara real time. Saat melihat dari mana kesalahan muncul dalam jalur pemotongan yang kompleks, sebagian besar masalah justru berasal dari titik rotasi yang tidak sejajar. Karena itulah banyak bengkel kini mengandalkan metode kalibrasi berbasis probe untuk mendeteksi masalah ini sebelum menjadi masalah besar. Bagi produsen yang mengikuti panduan ISO 230-2, ada hal yang cukup mengesankan yang juga terjadi. Bengkel yang memproduksi suku cadang presisi untuk perangkat medis melaporkan penurunan tingkat pembuangan hingga hampir 40%. Bayangkan artinya bagi penghematan biaya operasional dan keamanan pasien ketika komponen pas benar sesuai desain.

Daya spindle, jenis pemindah alat, dan opsi sistem pendingin

Kebutuhan daya untuk spindle sangat tergantung pada jenis pekerjaan yang dilakukan. Untuk operasi pembuatan die dan cetakan, mesin biasanya membutuhkan daya sekitar 40 kW atau lebih. Namun, bengkel prototipe otomotif umumnya dapat menggunakan unit yang lebih kecil dalam kisaran 15 hingga 25 kW. Ketika berbicara tentang pengganti perkakas (tool changers), unit yang mampu mengganti perkakas dalam waktu kurang dari empat detik memberikan perbedaan besar terhadap kecepatan produksi. Beberapa produsen telah mulai menggunakan desain lengan ganda yang mengurangi tabrakan perkakas secara signifikan—sekitar dua pertiga lebih rendah dibandingkan pengganti gaya payung tradisional. Sistem pendingin yang mengalir melalui spindle itu sendiri merupakan pertimbangan lainnya. Sistem ini harus beroperasi dengan tekanan minimal 1000 psi agar dapat bekerja dengan baik pada paduan nikel, dan menurut laporan bengkel, sistem ini dapat menggandakan tiga kali lipat masa pakai end mill. Namun ada syaratnya: sistem ini benar-benar memerlukan filtrasi hingga 5 mikron, jika tidak maka saluran akan cepat tersumbat.

Sistem Kontrol dan Integrasi Perangkat Lunak untuk Kinerja CNC 5 Sumbu Optimal

Deteksi Tabrakan dan Simulasi Jalur Pahat Dalam Waktu Nyata

Mesin CNC 5 sumbu saat ini dilengkapi dengan algoritma cerdas yang pada dasarnya memprediksi ke mana alat akan bergerak sebelum pergerakan aktual terjadi, sehingga mengurangi risiko tabrakan hingga sekitar 90% dibandingkan dengan pemeriksaan manual oleh operator. Sistem-sistem ini juga memiliki fitur menarik yang disebut pemetaan kesalahan volumetrik. Fitur ini membuat semacam peta seluruh area kerja sehingga operator dapat mengidentifikasi potensi masalah di mana alat bisa menabrak perlengkapan atau bagian lain yang sedang bergerak. Selain itu, ada juga optimasi jalur pahat dalam waktu nyata. Teknologi ini secara konstan menyesuaikan kecepatan mesin dalam memasok material selama proses pemotongan melengkung yang rumit, mencegah beban berlebih pada alat namun tetap menjaga ketepatan hingga sekitar 0,002 mm. Teknologi yang sangat mengesankan bagi siapa pun yang mengelola operasi di lantai produksi.

Pemesinan Adaptif dan Pengendalian Proses Berbasis Masukan

Sistem permesinan kelas atas kini dilengkapi dengan pemindai laser bersama sensor gaya yang memantau kondisi secara real-time, melakukan penyesuaian otomatis ketika terjadi variasi material atau tanda-tanda keausan alat muncul. Saat menangani paduan logam dengan area yang lebih keras, proses pengasaran adaptif akan mengatur kedalaman potongan secara dinamis, yang pada akhirnya dapat memperpanjang masa pakai alat hingga sekitar 30 hingga bahkan 40 persen sebelum harus diganti. Terdapat pula fitur yang disebut kompensasi termal loop-tertutup. Fitur ini terus-menerus menyesuaikan posisi sumbu mesin berdasarkan fluktuasi suhu di lingkungan bengkel. Untuk proses manufaktur dirgantara yang panjang dan menuntut konsistensi tinggi, sistem-sistem ini mampu menjaga hasil yang dapat diulang dengan ketelitian kurang dari lima mikrometer selama beberapa siklus produksi.

Kompatibilitas Perangkat Lunak CAM dan Dukungan Post-Processor

Mendapatkan sistem CNC 5 sumbu yang kompatibel dengan perangkat lunak CAM standar seperti Mastercam atau Siemens NX sangat penting saat ini. Sebagian besar bengkel membutuhkan kompatibilitas ini agar dapat menyelesaikan pekerjaan secara efisien. Seluruh proses ini bergantung pada sesuatu yang disebut post processor, yang mengambil jalur alat canggih yang dibuat dalam perangkat lunak CAM dan mengubahnya menjadi perintah kode G yang spesifik untuk setiap mesin. Processor ini juga harus mampu menangani berbagai macam konfigurasi mesin, baik itu susunan kepala putar maupun setup meja trunnion. Beberapa produsen ternama kini mulai menyediakan perpustakaan daring untuk post processor ini. Mereka terus memperbaruinya secara berkala ketika alat pemotong baru dirilis. Bengkel melaporkan adanya penurunan kesalahan pemrograman hingga sekitar separuhnya saat menggunakan file yang diperbarui ini, terutama saat bekerja dengan material sulit seperti titanium di mana ketepatan sangat penting.

Analisis Biaya dan ROI dari Investasi pada mesin CNC 5 sumbu

Rincian biaya awal pembelian, pemasangan, dan operasional

Mengoperasikan mesin CNC 5-sumbu berarti mengeluarkan uang besar di awal. Model dasar mulai dari sekitar $200 ribu dan bisa dengan mudah melebihi setengah juta dolar tergantung pada fitur-fitur yang dibutuhkan. Selain itu, biaya pemasangan juga perlu dipertimbangkan. Menyiapkan mesin secara tepat biasanya memakan biaya antara lima belas hingga lima puluh ribu dolar untuk hal-hal seperti menyiapkan lantai beton, meningkatkan sistem kelistrikan, serta memastikan semua komponen terkalibrasi dengan benar. Perangkat lunak merupakan pengeluaran lain secara terpisah. Kebanyakan produsen membebankan biaya antara dua puluh hingga empat puluh ribu dolar untuk program CAM khusus mereka serta post processor yang diperlukan agar seluruh sistem dapat bekerja secara terintegrasi. Setelah beroperasi, mesin-mesin ini menghabiskan alat potong sekitar delapan hingga dua belas dolar per jam, sambil menggunakan listrik dalam jumlah yang jauh lebih besar dibandingkan mesin tiga sumbu konvensional. Konsumsi energi tambahan tersebut berasal dari semua sumbu yang bergerak bersamaan selama operasi kompleks.

Biaya berkelanjutan: Pelatihan, perawatan, dan ketersediaan suku cadang

Melatih operator agar tersertifikasi dalam pemrograman 5-sumbu biasanya berkisar antara lima ribu hingga tujuh ribu dolar per orang. Dalam hal menjaga mesin-mesin ini tetap berjalan lancar, biaya perawatan tahunan berada di kisaran enam hingga delapan persen dari harga mesin saat baru dibeli. Dan jangan lupakan penggantian motor servo yang mahal, yang bisa membuat perusahaan mengeluarkan biaya sebesar delapan belas ribu hingga dua puluh lima ribu dolar. Meja trunnion juga memerlukan perhatian rutin—pemeriksaan pelumasan setiap dua minggu sekali serta bantalan yang harus diganti setahun sekali dengan biaya berkisar antara tiga ribu lima ratus hingga lima ribu dua ratus dolar. Masalah terbesarnya? Suku cadang untuk sistem rotari dual sumbu yang berasal dari Eropa cenderung memakan waktu sangat lama untuk tiba, kadang mencapai dua belas hingga delapan belas bulan. Hal ini menimbulkan masalah serius bagi siapa pun yang berusaha menjadwalkan perbaikan tanpa mengalami downtime yang tidak terduga.

Menghitung pengembalian investasi melalui peningkatan kapasitas dan efisiensi

Menurut Studi Manufaktur Komisi Produktivitas tahun 2023, perusahaan yang mengadopsi permesinan 5-axis mencapai penyelesaian pekerjaan 68% lebih cepat karena jumlah pemasangan yang lebih sedikit. Sebuah produsen peralatan medis mengurangi waktu permesinan implan titanium dari 3 jam menjadi 40 menit per bagian, menghemat $740.000 per tahun dalam biaya tenaga kerja dan sisa material. Faktor utama ROI meliputi:

• Pemulihan biaya perlengkapan dalam 4—9 bulan
• pengurangan limbah material sebesar 22—35%
• potensi harga premium 15—25% untuk bagian kompleks

Periode pengembalian modal biasanya berkisar antara 26 hingga 38 bulan, dengan realisasi ROI lebih dari 85% dalam tujuh tahun, terutama di sektor aerospace dan pembuatan cetakan presisi.
