10 especificaciones críticas a analizar al invertir en una fresadora CNC de 5 ejes premium

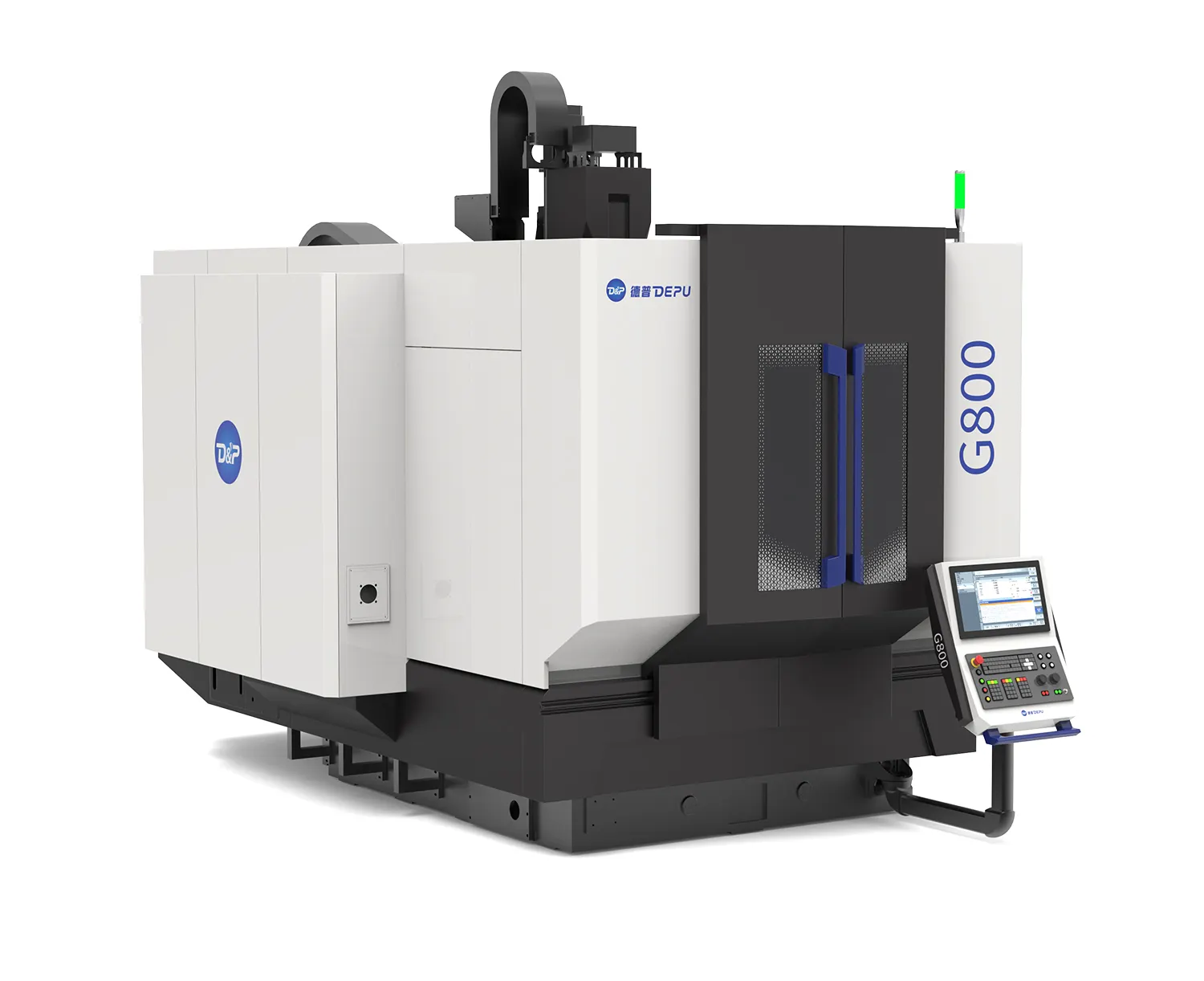

Mecánica básica y arquitectura de movimiento de una fresadora CNC de 5 ejes

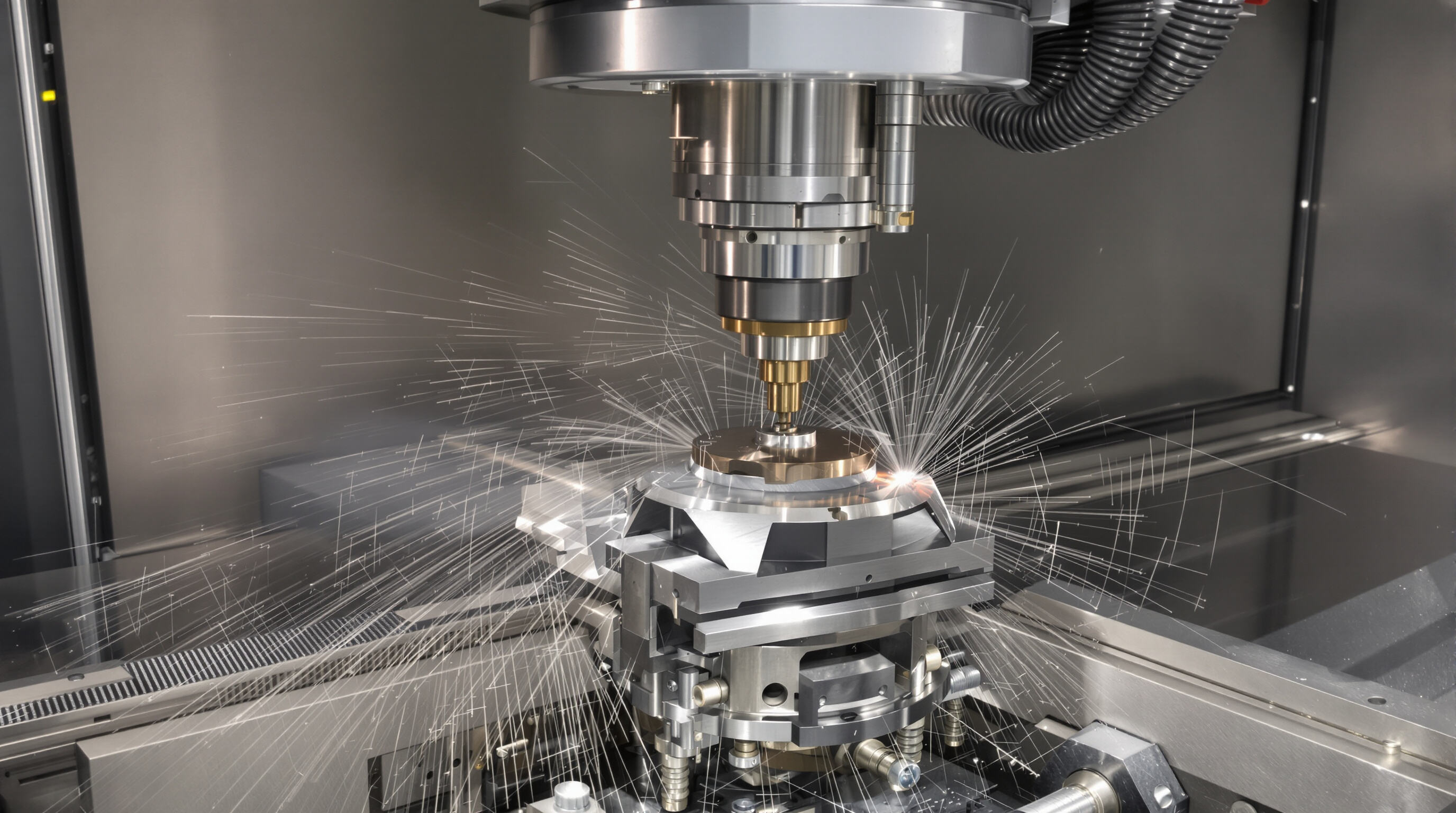

¿ Cómo? máquinas de 5 ejes para la fabricación de máquinas CNC Funcionamiento: Integración de ejes lineales (X, Y, Z) y rotativos (A, B)

Una fresadora CNC de 5 ejes funciona combinando movimientos lineales con rotaciones, lo que le permite crear formas complejas de una sola vez. Los ejes estándar XYZ se encargan de posicionar la herramienta de corte hacia la izquierda-derecha, adelante-atrás, y arriba-abajo. Mientras tanto, los ejes rotativos A y B permiten que la pieza misma gire y se incline según sea necesario. Esto significa que la máquina puede ajustar continuamente los ángulos durante el proceso, lo que posibilita alcanzar recortes difíciles, áreas inclinadas y curvas detalladas con una precisión increíble, hasta aproximadamente 0.003 mm. Además, eliminar la necesidad de ajustes manuales constantes ahorra tiempo. Las fábricas reportan una reducción en los ciclos de producción de alrededor del 40% al cambiar de máquinas regulares de 3 ejes, algo confirmado por una investigación publicada el año pasado en el Journal of Manufacturing Systems.

Comprensión de las Configuraciones de Ejes: Cabeza-Cabeza, Mesa-Mesa y Cinemática Híbrida

La distribución del movimiento rotativo entre husillo y mesa define el rendimiento de la máquina y su adecuación para aplicaciones específicas:

• Head-Head (Orientado a herramienta): Ambas rotaciones A y B ocurren en la cabeza del husillo, ofreciendo máxima alcanzabilidad para componentes aeroespaciales grandes donde el acceso a toda la superficie es crítico.
• Mesa-Mesa (Orientado a pieza): Los ejes rotativos están integrados en la mesa de trabajo, ideal para piezas pesadas de hasta 1.500 kg que se benefician de un posicionamiento estable.
• Híbrido: Combina un husillo inclinable con una mesa rotativa, equilibrando rigidez y flexibilidad para producciones de tamaño medio en industrias como la médica y la automotriz.

Las configuraciones híbridas representan actualmente el 62% de las nuevas instalaciones debido a su adaptabilidad y uso eficiente en una amplia variedad de tipos de piezas.

Volumen de trabajo, Límites de desplazamiento e implicaciones del volumen de mecanizado

El volumen utilizable de mecanizado está determinado por los límites de desplazamiento de los ejes, los cuales varían entre los modelos premium:

Eje	Rango típico (Fresadoras premium)
X	800—2.000 mm
Y	500—1 500 mm
Z	400—1 200 mm
A/B	±120° continuo

Cuando las piezas son más grandes de lo que cabe cómodamente en configuraciones estándar, a menudo necesitamos pasos adicionales o accesorios especiales para manejarlas correctamente. El problema surge cuando las máquinas intentan trabajar con envolturas realmente grandes, ya que esto debilita toda la estructura. Según una investigación del NIST realizada en 2022, hacer funcionar las máquinas durante demasiado tiempo provoca acumulación de calor que puede reducir la precisión del eje Y en aproximadamente un 15 %. Para cualquiera preocupado por mantener la precisión con el tiempo, tiene sentido dimensionar el área de trabajo de la máquina según la pieza más grande que se pretenda fabricar, y agregar aproximadamente un 20 % adicional de espacio solo para estar seguros. La mayoría de los mecánicos con experiencia le dirán que esta zona de seguridad evita dolores de cabeza en el futuro.

Rendimiento del husillo y estabilidad térmica en alta velocidad fresado CNC de 5 Ejes

Rangos óptimos de velocidad del husillo para mecanizado de precisión según el material

La velocidad del husillo debe optimizarse según las propiedades del material para equilibrar la vida útil de la herramienta, el acabado superficial y la generación de calor:

Material	Rango de Velocidad (m/min)	Sensibilidad térmica	Consideración clave
Titanio	60—120	Alto	Desgaste de herramienta, disipación de calor
Aluminio	200—400	Moderado	Evacuación de virutas
Compuestos de Fibra de Carbono	100—250	Bajo	Prevención de deslaminación

Para las aleaciones de titanio utilizadas en la industria aeroespacial, velocidades más bajas previenen la acumulación excesiva de calor que acelera la degradación de la herramienta. En contraste, el aluminio se beneficia de velocidades más altas para mejorar la eliminación de viruta y evitar el bordillo adherido. Los materiales compuestos requieren velocidades moderadas para preservar la integridad de las fibras sin generar deslaminación.

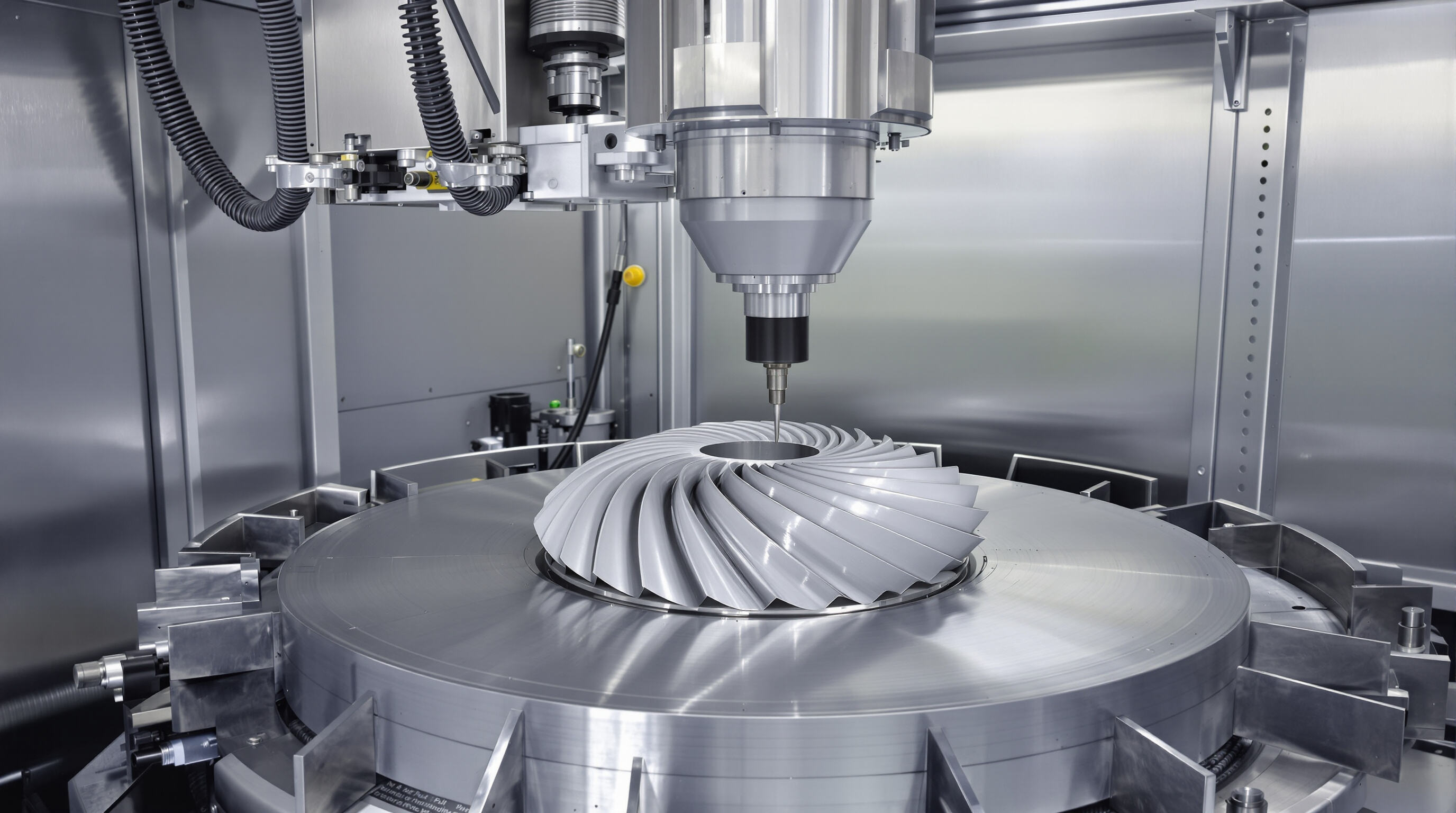

Impacto de la Orientación del Husillo en Rigidez, Accesibilidad y Vida Útil de la Herramienta

Al trabajar en operaciones de fresado de cavidades profundas, los husillos verticales destacan realmente porque mantienen la estabilidad y reducen las vibraciones al eliminar material de forma agresiva. Para trabajos de contorneado, optar por la orientación horizontal también prolonga la vida útil de las herramientas aproximadamente un 18 a 22 por ciento, según pruebas realizadas bajo estándares ISO. ¿La razón? La gravedad facilita el flujo de los refrigerantes, lo que significa que las virutas se eliminan más rápidamente y las máquinas permanecen más frías en general. Algunas empresas están utilizando ahora configuraciones híbridas donde entran en juego mesas rotativas inclinables. Estos sistemas ofrecen un buen acceso a formas complicadas, como las palas de turbinas con las que todos trabajamos ocasionalmente, y además mantienen una buena resistencia mecánica sin comprometer su fortaleza.

Gestión Térmica y Potencia de Salida en Husillos de Alta Velocidad Premium

Mantener la temperatura bajo control es realmente importante cuando se trabaja con husillos de alta velocidad que superan las 20.000 RPM. Las configuraciones más avanzadas incluyen sistemas de refrigeración activa que mantienen la temperatura estable dentro de medio grado Celsius, lo cual cumple con las directrices ASME B5.64. Sin este nivel de control, pequeños cambios de temperatura pueden alterar por completo las mediciones de precisión. Para cortar materiales difíciles como el acero endurecido, los fabricantes necesitan motores potentes con una potencia nominal entre 80 y 100 kilovatios, para mantener la fuerza de corte adecuada durante toda la operación. Los rodamientos cerámicos también marcan una gran diferencia aquí, ya que generan alrededor de un 30 % menos de calor que los rodamientos tradicionales de acero. Y no debemos olvidar los inteligentes sistemas de compensación térmica que ajustan automáticamente las velocidades de avance a medida que las operaciones se prolongan en el tiempo. Estos ajustes ayudan a mantener la precisión crítica a nivel de micras, incluso después de que las máquinas hayan estado funcionando ininterrumpidamente durante más de 12 horas seguidas.

Precisión, Exactitud e Integridad Estructural en fresadora CNC de 5 ejes Sistemas

Normas ISO para la precisión y repetibilidad en fresado CNC de 5 Ejes

Las máquinas de fresado de 5 ejes de la más alta calidad pueden alcanzar una precisión de posicionamiento inferior a 5 micrones según las normas establecidas por la ISO 10791-7. Estas máquinas dependen de la estabilidad térmica en su diseño estructural combinada con correcciones en tiempo real para mantener niveles tan altos de precisión. En cuanto a los ejes rotativos, los fabricantes siguen las directrices de la ISO 13041-8. La mejor maquinaria disponible logra mantenerse dentro de ± 2 segundos de arco incluso después de completar 10.000 ciclos. Para quienes trabajan en la fabricación aeroespacial, este tipo de precisión marca toda la diferencia. Las palas de turbinas pueden producirse con acabados superficiales de tan solo 0,005 mm, lo que significa que muchas piezas ya no requieren pulido adicional tras el mecanizado. Esto ahorra tiempo y dinero manteniendo al mismo tiempo los estrictos requisitos de calidad.

Calibración de Máquinas, Sistemas de Medición y Consistencia a Largo Plazo

El primer paso en la configuración de estos sistemas consiste en calibrar interferómetros láser para establecer bases geométricas precisas. Al mismo tiempo, los sistemas integrados de medición se encargan automáticamente de medir las longitudes de las herramientas y compensan el desgaste aproximadamente cada 15 a 30 horas de funcionamiento. Lo realmente impresionante es cómo las mesas rotativas con rodamientos cerámicos mantienen su precisión de posicionamiento dentro de ±1 micrómetro incluso después de miles de horas de operación. Un informe reciente del NIST del año 2023 mostró algo bastante significativo también: las máquinas con compensación de error volumétrico redujeron la deriva dimensional en aproximadamente dos tercios durante periodos prolongados de prueba de 72 horas en comparación con equipos normales sin tales características.

Amortiguación de Vibraciones, Rigidez del Bastidor y Estabilidad Dinámica bajo Carga

Las bases de máquina fabricadas con hormigón polimérico pueden absorber alrededor del 85 por ciento de esas molestas vibraciones de alta frecuencia entre 40 y 200 Hz, lo cual marca toda la diferencia a la hora de obtener mejores acabados superficiales. Cuando los fabricantes diseñan estructuras con técnicas de análisis por elementos finitos, logran mantener la rigidez en o por debajo de 3 micrómetros por metro, incluso cuando las máquinas experimentan fuerzas de 20 G durante operaciones de contorneado rápido. La verdadera magia ocurre con guías híbridas que combinan componentes de acero endurecido con recubrimientos de diamante sintético. Estas configuraciones permiten que las máquinas funcionen a velocidades impresionantes de hasta 800 milímetros por segundo sin problemas de vibraciones molestas. Y esto es muy importante, porque alcanzar esos acabados extremadamente suaves por debajo de 5 Ra es absolutamente crítico para fabricar piezas de precisión como implantes médicos de titanio, en donde cada detalle importa.

Evaluación del desempeño en condiciones reales frente a las especificaciones del fabricante

Pruebas independientes muestran que solo 18% de las máquinas superan consistentemente la precisión anunciada bajo carga térmica (NIST 2022). Para validar el rendimiento, los operadores deben evaluar:

1. Deriva térmica: Medir la varianza posicional después de un período de calentamiento de 4 horas en comparación con el arranque en frío
2. Precisión rotacional: Utilizar cortes de artefactos hemisféricos para probar la repetibilidad del eje B
3. Rigidez dinámica: Evaluar la calidad superficial al 60%, 80% y 100% de la velocidad máxima RPM

Las afirmaciones del fabricante siempre deben verificarse mediante pruebas de referencia independientes para aplicaciones críticas.

Sujeción de la pieza, Capacidad de carga y Dinámica del eje rotativo

Carga máxima en la mesa y su influencia en el tamaño de la pieza y las opciones de material

La cantidad de peso que puede soportar una mesa de trabajo realmente afecta los tipos de materiales que se mecanizan correctamente. Tome como ejemplo una fresadora de 5 ejes que maneje alrededor de 3.000 libras (aproximadamente 1.360 kilogramos). Estos modelos resisten materiales difíciles como el titanio o el Inconel sin comprometer la precisión. Pero si la máquina no está diseñada para trabajos pesados, tendrá dificultades con cualquier cosa más allá del aluminio básico o piezas pequeñas. Algunos estudios que analizan cómo se distribuye el peso en configuraciones grandes de mecanizado también muestran algo interesante. Cuando los operadores exceden los límites de peso recomendados, el eje Z empieza a presentar errores más grandes en las mediciones geométricas. Estamos hablando de errores que aumentan hasta un 12% porque el marco de la máquina realmente se dobla bajo la presión.

Par, Velocidad y Equilibrio en los Ejes Rotativos A y B para Contornos Complejos

El rendimiento de los ejes rotativos realmente depende de encontrar el equilibrio adecuado entre el par, medido en newton metros (Nm), y la velocidad de giro, medida en revoluciones por minuto (RPM). Al trabajar con materiales difíciles como acero endurecido, el alto par es muy importante. Por ejemplo, aquellos accionamientos de 450 Nm mantienen todo estable durante el corte, incluso a bajas velocidades. Pero si estamos tratando con materiales más ligeros, como componentes de aluminio, entonces la velocidad se vuelve fundamental. Estas piezas requieren movimientos rápidos de indexación, generalmente por encima de 200 RPM, para hacer el trabajo correctamente. Y no debemos olvidar los problemas de desequilibrio. Si hay más de 0.5 gramos milímetro por kilogramo fuera de equilibrio, las herramientas pueden desviarse entre un 18% y un 22%. Esto se vuelve especialmente problemático al mecanizar cavidades profundas en los materiales. Hemos visto esto una y otra vez en nuestros talleres, por lo que definitivamente es algo que hay que vigilar durante la configuración.

Estrategias de Fixturing para Maximizar el Tiempo de Actividad y Minimizar la Reposición

Las abrazaderas modulares, los platos magnéticos y los accesorios tipo tumba reducen el tiempo no productivo en un 30—40% en el mecanizado de múltiples lados. El sistema de sujeción por vacío logra una tolerancia de planitud de 0,005 mm en placas grandes de aluminio (24"x48"), reduciendo la variabilidad en la configuración. Para producción de alto volumen, los cambiadores automáticos de palets minimizan errores de manipulación en un 67% comparado con carga manual, según el Informe de Referencia de Software CAM 2023.

Sistemas de Control, Automatización y Preparación para el Futuro capacidades CNC de 5 Ejes

El desempeño actual de fresadoras CNC de 5 ejes depende de avanzados sistemas de control y una integración perfecta con la automatización. Estas capacidades son cada vez más vitales para ser competitivos en sectores como aeroespacial, fabricación de dispositivos médicos y energía, que requieren tolerancias estrictas y trazabilidad digital.

Controles CNC avanzados e integración perfecta con software CAD/CAM

Los controles CNC de alta gama reducen el tiempo de programación en un 35% gracias a la traducción directa de archivos CAD/CAM (Machinery Today 2024). Los sistemas con compatibilidad nativa optimizan automáticamente las trayectorias de herramienta basándose en la dureza del material y la geometría de las características, reduciendo la entrada manual. La simulación virtual de toda la secuencia de mecanizado evita costosas pruebas y detecta ineficiencias antes de comenzar el corte.

Detección de colisiones, simulación de trayectorias de herramientas y herramientas de mitigación de riesgos

Los algoritmos de prevención de colisiones en tiempo real analizan los cinco ejes más los movimientos auxiliares (hasta un total de 12 ejes cinemáticos), reduciendo en un 90% el tiempo de inactividad causado por accidentes en configuraciones complejas. La simulación con resolución en micrones visualiza las interacciones entre la pieza de trabajo, el accesorio y la herramienta, permitiendo corregir anticipadamente los riesgos de interferencia.

Mecanizado adaptativo con retroalimentación en tiempo real e integración de sensores

Las fresadoras inteligentes de 5 ejes utilizan matrices de sensores de 9 ejes que monitorean fuerza, temperatura y vibración para ajustar dinámicamente las velocidades de avance y el par del husillo. Durante ciclos prolongados de mecanizado de titanio, este control adaptativo mantiene una precisión de ±0,005 mm durante 18 horas sin intervención del operador, compensando el desgaste progresivo de la herramienta.

Sistemas de control abiertos vs. propietarios: Debate entre flexibilidad y optimización

Tipo de sistema	Potencial de personalización	Nivel de optimización	Ciclo de actualización
Arquitectura abierta	Alta (soporta complementos de terceros)	Moderado	Trimestral
Propio	Limitado	Rendimiento Máximo	Bianual

Los sistemas abiertos permiten el desarrollo de macros personalizadas para procesos especializados, mientras que las plataformas propietarias ofrecen ciclos un 15 % más rápidos gracias a un ajuste estrecho entre hardware y software.

Optimización basada en IA y preparación para fábricas inteligentes en fresadoras modernas de 5 ejes

Los modelos de aprendizaje automático entrenados con datos de producción a escala de terabytes predicen fallos en los rodamientos del husillo hasta 400 horas de operación antes de que ocurran. Combinado con el soporte del protocolo OPC-UA, esta capacidad de mantenimiento predictivo integra las fresadoras de 5 ejes en los ecosistemas de fábricas inteligentes, permitiendo el monitoreo en tiempo real, diagnóstico remoto y ajustes autónomos de procesos.

Las preguntas frecuentes (FAQ)

¿Cuáles son los principales beneficios de utilizar una fresadora CNC de 5 ejes?

las fresadoras CNC de 5 ejes permiten mecanizar formas complejas en una sola configuración, reduciendo significativamente el tiempo de producción y mejorando la precisión al ajustar automáticamente los ángulos durante las tareas de mecanizado.

¿Qué ofrece una configuración híbrida de CNC de 5 ejes?

Una configuración híbrida combina un husillo inclinable con una mesa giratoria, ofreciendo un equilibrio entre rigidez y flexibilidad, y es adecuada para una variedad de tipos de piezas en diferentes industrias.

¿Qué importancia tiene la gestión térmica en el fresado CNC de 5 ejes?

La gestión térmica es crucial para el mecanizado de precisión, ya que garantiza temperaturas estables y evita la pérdida de precisión debida a la deriva térmica durante largos periodos de operación.

¿Qué factores influyen en el rendimiento de los ejes rotativos A y B?

El rendimiento depende principalmente de la capacidad de par y velocidad de los ejes. Un par elevado es fundamental para garantizar la estabilidad durante el mecanizado de materiales más resistentes, mientras que la velocidad es crucial para trabajar con materiales ligeros y operaciones rápidas.

¿Cómo mejora la integración de sensores el fresado CNC de 5 ejes?

La integración de sensores permite ajustes en tiempo real de las velocidades de avance y el par del husillo en función de fuerzas monitorizadas, como la temperatura y la vibración, asegurando una precisión constante durante ciclos de mecanizado prolongados.
